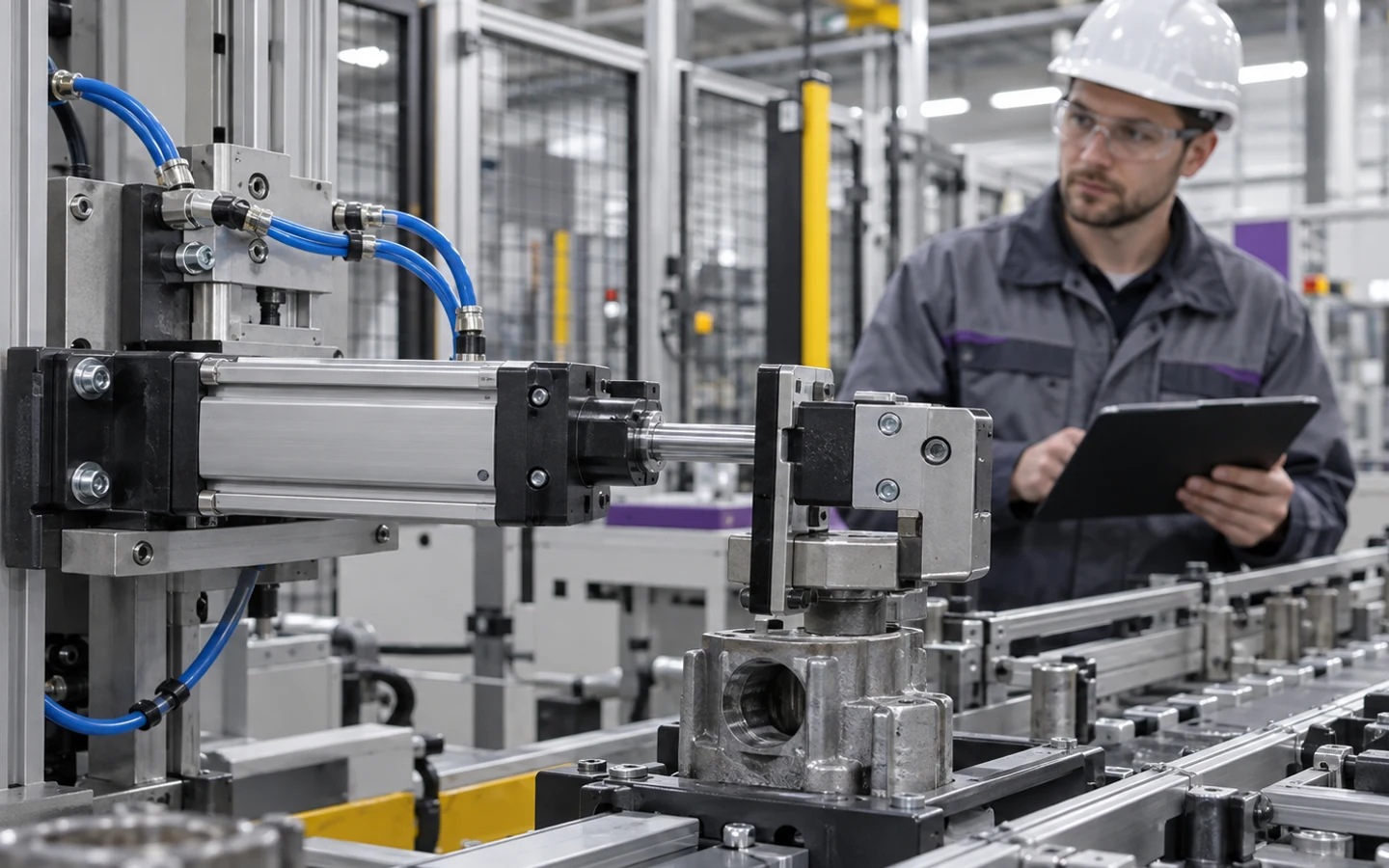

Пневмоцилиндр редко выбирают «вообще». Обычно он должен встать в уже существующий узел, обеспечить заданное усилие, сохранить скорость цикла и не потребовать переделки креплений. Поэтому хороший аналог — это не просто более дешёвый цилиндр с таким же диаметром поршня. Это изделие, сопоставимое по геометрии, функции, ресурсу и условиям эксплуатации.
В этом материале разберём, какие бренды считаются оригинальными производителями пневматики, какие серии можно рассматривать как альтернативу и почему стандарт ISO упрощает замену, но не отменяет инженерную проверку.
Кого считают ведущими производителями пневмоцилиндров
На рынке нет единственного «главного» бренда. У каждого производителя есть сильные серии, специальные исполнения и своя экосистема датчиков, креплений и клапанов. Ниже — бренды, которые часто встречаются в европейском и азиатском промышленном оборудовании.
Festo
Немецкий Festo — один из самых узнаваемых брендов в промышленной пневматике. Его сильная сторона — широкая линейка, развитая документация и большое число вариантов. Например, серия DSBC относится к профильным цилиндрам по ISO 15552 и предлагает разные типы амортизации, включая самонастраивающуюся. Для круглых мини-цилиндров хорошо известна линейка DSNU, а для компактных — ADN.
SMC
Японская SMC предлагает огромную номенклатуру пневматических приводов. Серия CP96 — пример стандартного цилиндра ISO 15552. В линейке есть одноштоковые, двухштоковые и неповоротные исполнения, а также варианты для повышенных температур и загрязнённой среды. SMC часто выбирают в машинах с большим количеством пневматических позиций, где важны единая экосистема и стабильная повторяемость.
Parker
Parker Hannifin — крупный производитель технологий движения и управления. В пневматической линейке серии P1D и P1F закрывают типовые задачи ISO 15552, а P1P — компактный формат ISO 21287. Бренд интересен там, где пневматика связана с другими направлениями приводной техники и нужен широкий выбор креплений и специальных версий.
AVENTICS
AVENTICS, входящий в Emerson, — ещё один сильный европейский вариант. Профильная серия PRA соответствует ISO 15552, имеет пазы для датчиков и доступна в диапазоне диаметров, характерном для стандартных промышленных цилиндров. Для больших нагрузок у производителя есть тяжёлые серии на стяжках.
Camozzi
Итальянская Camozzi Automation занимает сильную позицию в промышленной автоматизации. Серия 63 выполнена по ISO 15552 и выпускается в профильном и круглом исполнении. Есть версии с низким трением, для малых скоростей, высоких и низких температур, загрязнённой среды, пищевой промышленности и ATEX-зон.
AirTAC
AirTAC — крупный азиатский производитель, который часто рассматривают как более доступную альтернативу европейским и японским брендам. Важно не путать оригинальную продукцию AirTAC с безымянными копиями. Например, линейка SAI заявлена как цилиндр ISO 15552. При корректном подборе такой цилиндр может быть разумным решением для общепромышленных механизмов без экстремальных условий.
Почему ISO-цилиндры проще заменять

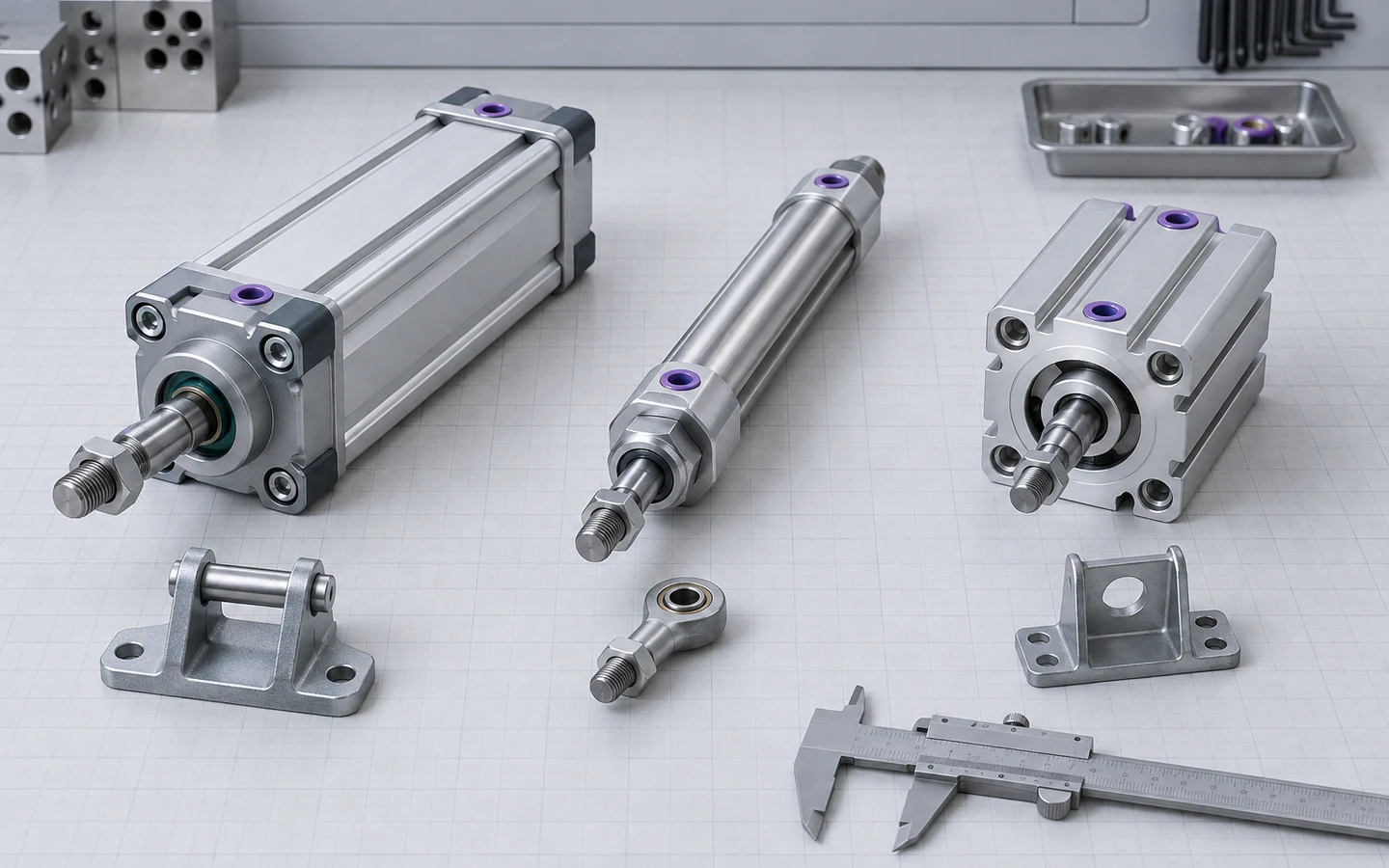

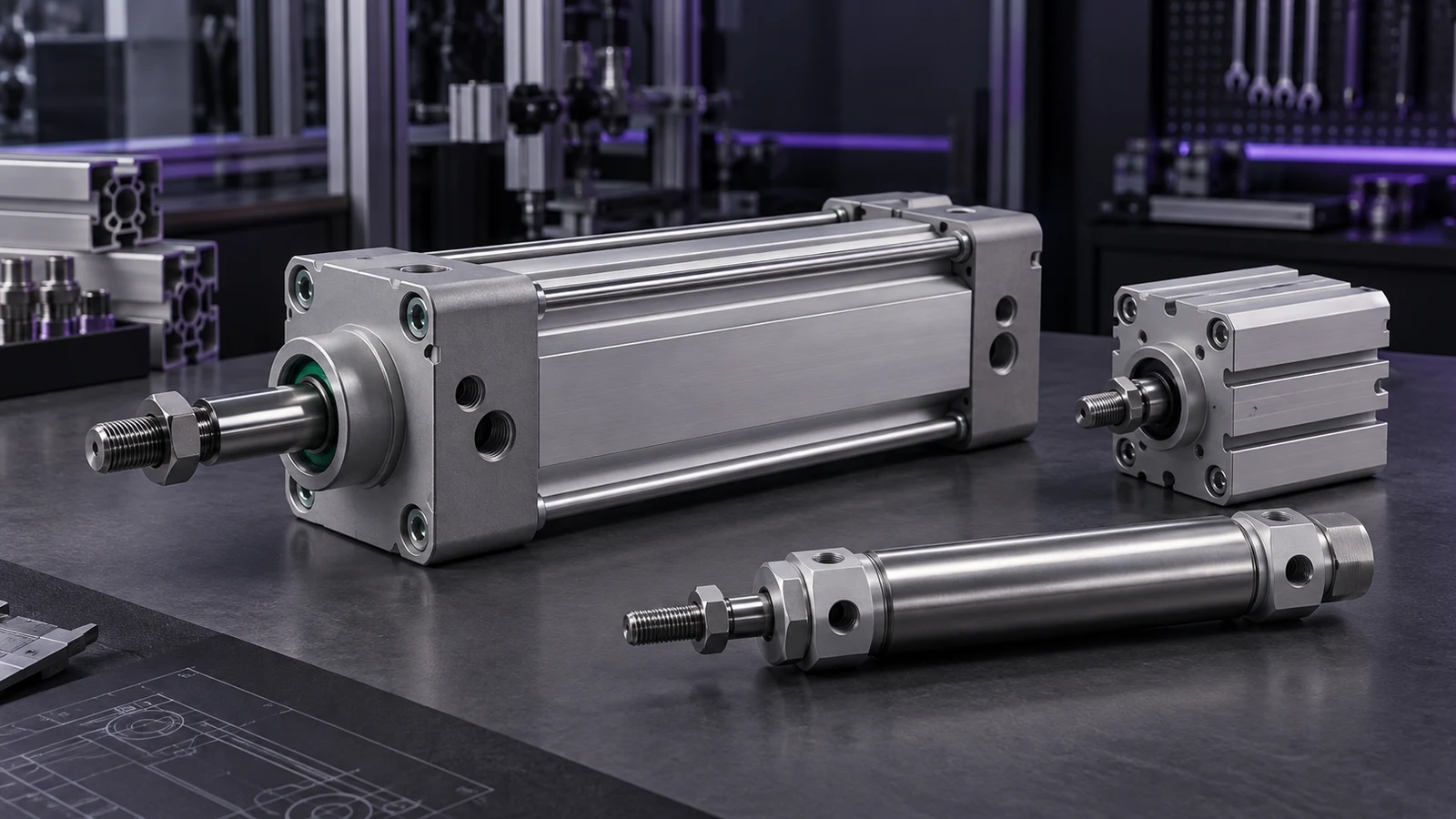

Международные стандарты задают базовую геометрию: габариты, точки крепления и типовые присоединительные размеры. Благодаря этому цилиндры разных марок могут быть геометрически взаимозаменяемы. Для линейных пневмоприводов особенно часто встречаются:
- ISO 15552 — профильные и цилиндры на стяжках общепромышленного класса;
- ISO 6432 — круглые мини-цилиндры с небольшими диаметрами;
- ISO 21287 — компактные цилиндры с уменьшенной монтажной длиной.
ISO не гарантирует полное совпадение комплектации. Могут отличаться резьба портов, пазы и датчики, длина резьбы штока, уплотнения, амортизация и допустимая нагрузка на шток.
Какие аналоги можно считать хорошими
Корректнее говорить не о «лучшем аналоге Festo» или «замене SMC» вообще, а о замене конкретной серии в конкретном режиме. Для стандартного двустороннего цилиндра ISO 15552 кандидатами на замену могут быть:
Широкая комплектация, разные типы амортизации.
ISO 15552, много вариантов штока, датчиков и уплотнений.
Стандартные профильные и стяжные исполнения.
Профиль ISO 15552, встроенные пазы для датчиков.
Богатый выбор специальных исполнений и диаметров.
Более доступный ISO-вариант для типовых промышленных задач.
Если геометрия по стандарту совпадает, это лишь первый фильтр. Дальше нужно сравнить полные коды исполнения. Цилиндр с термостойкими уплотнениями нельзя бездумно менять на обычную версию, а исполнение с тормозом штока — на модель без функции удержания.
12 параметров, которые нужно сверить перед заменой
- Тип и стандарт. ISO 15552, ISO 6432, ISO 21287 или фирменная геометрия. Два похожих внешне цилиндра могут иметь разные монтажные размеры.
- Диаметр поршня. Он определяет теоретическое усилие при заданном давлении. Усилие на обратном ходе меньше из-за площади штока.
- Ход. Проверяют не только номинальное значение, но и общую длину в сложенном и выдвинутом состоянии.
- Присоединительные размеры. Отверстия фланцев, лап, цапф и положение оси штока должны совпасть с узлом.
- Шток. Важны диаметр, резьба, длина резьбовой части, материал и допустимые боковые нагрузки.
- Пневматические порты. Размер, тип резьбы и их расположение. Переходник иногда решает задачу, но может увеличить габарит и снизить пропускную способность.
- Рабочее давление. Нужно знать не только максимум из каталога, но и минимальное давление, при котором цилиндр стабильно трогается.
- Скорость и цикл. При быстрой работе значение имеют расход воздуха, диаметр трубки, пропускная способность клапана и энергия в конце хода.
- Амортизация. Эластичные буферы, регулируемая пневматическая или самонастраивающаяся амортизация ведут себя по-разному.
- Датчики. Сверяют тип паза, напряжение, схему PNP/NPN, разъём и длину кабеля. Старый датчик не всегда подходит к новому профилю.
- Среда. Температура, влага, пыль, моющие средства, химия, брызги сварки и требования ATEX влияют на материал штока, скребка и уплотнений.
- Обслуживание. Проверьте наличие ремкомплектов, срок поставки, гарантию и документацию.
Когда лучше остаться на оригинале
Оригинальная позиция обычно предпочтительна, если машина находится на гарантии, замена не согласована с изготовителем, цилиндр входит в безопасный или сертифицированный узел, а также когда код исполнения включает особые уплотнения, скребок, смазку, защиту от поворота, блокировку штока или сертификат.
Если простой линии обходится дороже самого цилиндра, экономия на бренде может быть неоправданной. В таком случае логичнее сравнивать не закупочную цену, а стоимость владения: ресурс, время ремонта, складской запас и риск простоя.
Когда аналог оправдан
Замена чаще всего разумна в типовом механизме общепромышленного назначения, если исходная модель снята с производства, срок поставки неприемлем или на предприятии идёт унификация запасных частей. Ещё один сценарий — новая машина, в которой конструктор может сразу заложить доступную ISO-серию и не привязывать конструкцию к одному бренду.
Пошаговый алгоритм подбора замены
1. Расшифруйте полный код
Не сокращайте артикул до названия серии. Буквы в конце кода часто означают амортизацию, магнит, тип уплотнений, защиту от поворота или особое исполнение. Лучший источник — шильдик, фото узла и каталожный лист.
2. Опишите функцию
Укажите, что делает цилиндр: зажимает, поднимает, выталкивает, позиционирует или перекрывает поток. Важны масса и скорость нагрузки, частота циклов, угол монтажа и возможные боковые усилия.
3. Сравните чертежи
Для ISO-серий сравнение обычно быстрое. Для фирменных серий иногда нужно менять крепления или изготавливать переходную плиту. Это не всегда плохо, но такая переделка должна быть учтена в цене и сроке ремонта.
4. Проверьте динамику
Рассчитайте усилие с запасом, учтите падение давления, трение и инерцию. При высокой скорости проверьте допустимую энергию амортизации. Слишком слабое торможение вызовет удар, а чрезмерное — потерю скорости.
5. Согласуйте замену и проведите пробный запуск
Перед вводом в работу настройте дроссели и амортизацию на малой скорости. Затем проверьте полный цикл, конечные положения, сигналы датчиков, отсутствие утечек и нагрева. Для критичного узла полезен контроль после первых смен.
Типовые ошибки при покупке аналога
- Сравнивать только диаметр и ход, не открывая размерный чертёж.
- Покупать по фотографии без полного кода исполнения.
- Забывать о датчиках, креплениях, шарнирах и компенсаторах несоосности.
- Использовать обычные уплотнения при высокой температуре, агрессивной химии или низкотемпературной среде.
- Ставить цилиндр в качестве направляющей и передавать на шток недопустимую боковую нагрузку.
- Оценивать только цену детали, не учитывая стоимость переделки и простоя.
Какую информацию прислать для подбора
Чтобы быстро получить точное предложение, приложите фотографию шильдика, общий вид узла, размерный чертёж или ссылку на исходную модель. Также укажите:
- диаметр и ход;
- рабочее давление;
- массу и направление движения нагрузки;
- количество циклов в минуту и за смену;
- температуру и особенности среды;
- нужен ли магнит и какие датчики уже установлены;
- допустимы ли другой бренд и небольшая переделка крепления;
- требуемый срок поставки.
Краткий вывод
Festo, SMC, Parker, AVENTICS и Camozzi — сильные производители с развитыми линейками пневмоцилиндров. AirTAC может быть хорошей более доступной альтернативой для типовых задач. Но название бренда не заменяет сравнение полных кодов и размерных чертежей.
Правильный выбор — это баланс ресурса, срока поставки, цены и риска простоя. Если пришлёте нам артикул, фото или чертёж, мы сможем сравнить оригинальную позицию и подходящие аналоги по ключевым параметрам.
Официальные каталоги для проверки
При финальном подборе сверяйте актуальные характеристики с документацией изготовителя: Festo DSBC, SMC CP96, Parker Pneumatic, AVENTICS PRA, Camozzi 63 и AirTAC SAI.
