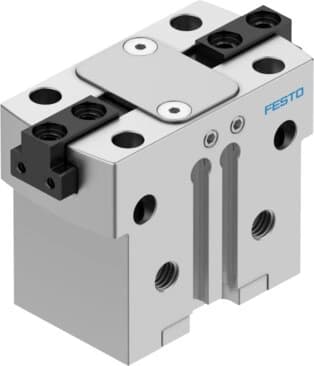

Festo HGPT-16-A-B-F-G1 — типовое изображение

Параллельный пневмозахват Festo HGPT-16-A-B-F-G1 — арт. 560196

Name: Параллельный пневмозахват Festo HGPT-16-A-B-F-G1 — арт. 560196
Brand: Festo
SKU: 560196

Параметры исполнения 560196

Рабочая среда: Сжатый воздух ISO 8573-1:2010 [7:4:4] · Тип изделия: Параллельный пневмозахват · Типоразмер: 16 · Ход одной губки: 1.5 мм

Под заказОфициальная гарантияДоставка по Беларуси

Цена по запросу

Запросить КП Позвонить

ОПИСАНИЕ

Пневмозахваты: 560196

Параллельный пневмозахват Festo HGPT-16-A-B-F-G1. Заводской заказной артикул: 560196. Характеристики взяты из индивидуального заводского паспорта Festo для данного артикула. Типовое изображение из документации Festo; внешнее исполнение и комплектация могут отличаться. Ключевые характеристики: • Серия: HGPT • Рабочая среда: Сжатый воздух ISO 8573-1:2010 [7:4:4] • Тип изделия: Параллельный пневмозахват • Типоразмер: 16 • Ход одной губки: 1.5 мм • Точность замены захвата: 0.2 мм • Угловой люфт губок ax, ay: 0.1 ° • Люфт губок Sz: 0.02 мм

ХАРАКТЕРИСТИКИ

Технические данные

Тип изделияПараллельный пневмозахват

МодельHGPT-16-A-B-F-G1

СерияHGPT

Типоразмер16

Ход одной губки1.5 мм

Точность замены захвата0.2 мм

Все характеристики (39)Свернуть характеристики

Угловой люфт губок ax, ay0.1 °

Люфт губок Sz0.02 мм

Повторяемость захвата0.03 мм

Количество губок2

Тип приводаПневматический

Монтажное положениеЛюбое

Тип действияДвустороннего действия

Принцип захватаПараллельный

Поддержание усилия захватаПри раскрытии

Контроль положенияДатчиком положения

Рабочее давление4…8 бар

Давление защитного воздуха0…0.5 бар

Максимальная частота работы3 Гц

Минимальное время раскрытия при 6 бар19 мс

Минимальное время закрытия при 6 бар30 мс

Максимальная масса внешнего пальца захвата40 г

Рабочая средаСжатый воздух ISO 8573-1:2010 [7:4:4]

Класс коррозионной стойкости CRC2 - Moderate corrosion stress

Соответствие LABS/PWISVDMA24364-B1/B2-L

Степень защитыIP40

Температура окружающей среды5…60 °C

Момент инерции0.163 кг·см²

Максимальная статическая сила Fz на губке200 Н

Максимальный статический момент Mx10 Н·м

Максимальный статический момент My12 Н·м

Максимальный статический момент Mz6 Н·м

Масса изделия100 г

Присоединение защитного воздухаM3

Пневматическое присоединениеM5

Материал защитной крышкиВысоколегированная нержавеющая сталь

Материал корпусаАнодированный алюминий

Материал губокЗакалённая сталь

ПроизводительFesto

ПРОДОЛЖИТЬ ВЫБОР

Нужен другой вариант?

Другие товары Festo в категории «Пневмозахваты»: сравните исполнения и выберите подходящее решение.

Смотреть товары Festo

В КАТАЛОГЕ SITUATIONFestoПневмозахваты

ПОДБОР ИСПОЛНЕНИЯ

Особенности и сравнение 560196

Чем 560196 отличается от других исполнений Festo в категории «Пневмозахваты».

Сравнение по характеристикам, указанным в карточках товаров
Параметр	560196Текущий товар	560192Festo	560195Festo	560207Festo
Рабочее давление	4…8 бар	3…8 барОтличается	3…8 барОтличается	3…8 барОтличается
Тип действия	Двустороннего действия	Двустороннего действия	Двустороннего действия	Двустороннего действия
Степень защиты	IP40	IP40	IP40	IP40
Пневматическое присоединение	M5	M5	M5	M5
Материал корпуса	Анодированный алюминий	Анодированный алюминий	Анодированный алюминий	Анодированный алюминий

Совпадение параметров не гарантирует взаимозаменяемость. Различия показаны только по имеющимся данным. Перед заказом проверьте размеры, монтаж и условия эксплуатации.
