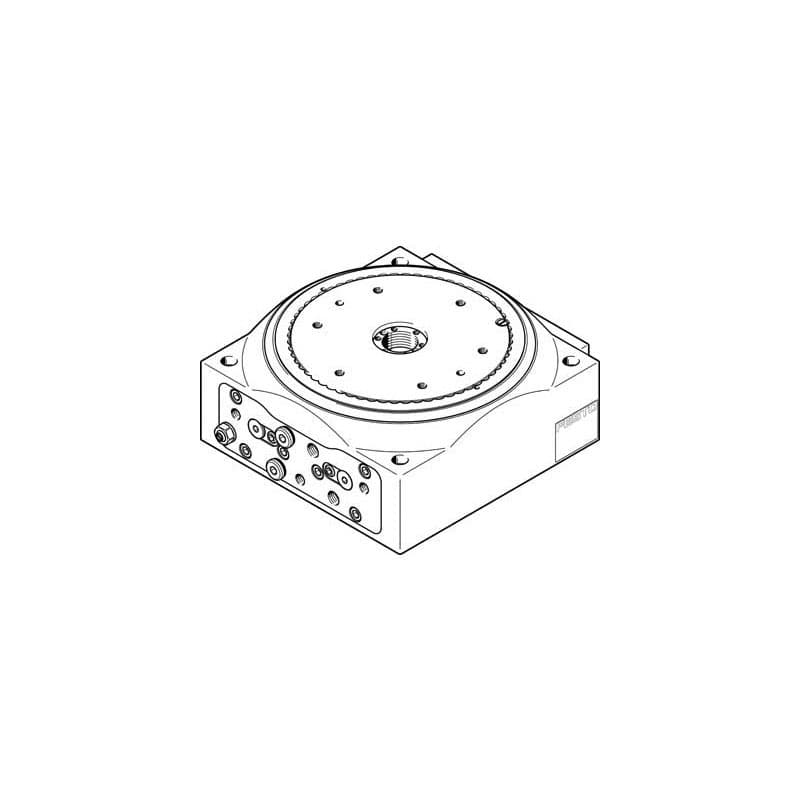

Пневматический поворотный индексный стол DHTG-140-24-A Festo

Оборудование

Пневматический поворотный индексный стол DHTG-140-24-A Festo — пневматический поворотный стол для дискретного позиционирования деталей в системах промышленной автоматизации. Характеристики исполнения: Тип изделия: Пневматический поворотный индексный стол Модель: DHTG-140-24-A Номер изделия производителя: 548092 Максимальный статический тангенциальный момент: 200 Н·м Максимальная статическая радиальная сила: 6000 Н Число позиций деления: 24 Типоразмер: 140 Класс коррозионной стойкости CRC: 2 — умеренная коррозионная нагрузка Демпфирование: Регулируемый амортизатор с жёсткой характеристикой Материал корпуса: Деформируемый алюминиевый сплав Серия: DHTG Товарный код: 84798997 Страна происхождения: DE Масса по данным каталога: 9.8820 кг Количество в упаковке поставщика: 1 Параллельность поворотной плиты: 0.04 мм Торцевое биение поворотной плиты: 0.02 мм Соосность поворотной плиты: 0.02 мм Повторяемость угла поворота: 0.03° Монтажное положение: Любое Принцип действия: Двустороннего действия Конструкция: Зубчатая муфта; Реечная передача; Принудительно управляемая последовательность движения Код условного обозначения: 992251 Контроль положения: Через индуктивные датчики Рабочая среда: Сжатый воздух по ISO 8573-1:2010 [7:4:4] Примечание о рабочей среде: Допускается работа со смазкой; после её начала смазка должна подаваться постоянно Уровень звукового давления: 70 дБ(A) Максимальная статическая осевая сила: 4000 Н Максимальный статический момент M: 300 Н·м Теоретический момент при 6 бар: 18.1 Н·м Масса изделия: 10000 г Крепление: Через сквозные отверстия и центрирующую втулку Пневматическое присоединение: Внутренняя резьба G1/8 Материал поворотной плиты: Оцинкованная сталь Примечание о материалах: Соответствует RoHS Материал упоров: Оцинкованная сталь Материал крышки: Деформируемый алюминиевый сплав Материал уплотнений: NBR; TPE-U(PU) Рабочее давление: 4...8 бар Температура окружающей среды: 5...60 °C Неуказанные параметры, комплектность и совместимость уточняются по полному артикулу. Фотография иллюстрирует серию; конкретное исполнение может отличаться.
