Главная / Каталог / Пневматика / Пневмоцилиндры / Пневмоцилиндр с направляющей Festo DFM-100-125-P-A-KF — арт. 170971

Пневмоцилиндры · Арт. 170971

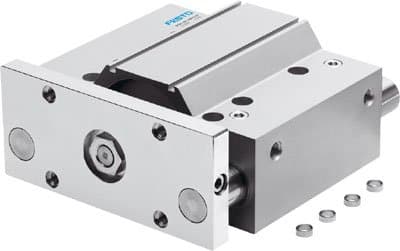

Пневмоцилиндр с направляющей Festo DFM-100-125-P-A-KF — арт. 170971

Name: Пневмоцилиндр с направляющей Festo DFM-100-125-P-A-KF — арт. 170971
Brand: Festo
SKU: 170971

Параметры исполнения 170971

Диаметр поршня: 100 мм · Ход: 125 мм · Присоединение: 3/8 · Тип резьбы: G

Под заказОфициальная гарантияДоставка по Беларуси

Цена по запросу

Запросить КП Позвонить

ОПИСАНИЕ

Пневмоцилиндры: 170971

Пневмоцилиндр с направляющей Festo DFM-100-125-P-A-KF (артикул 170971) — компонент пневматической системы. Для подбора проверьте размеры, ход, рабочее давление и совместимость с оборудованием. Уточните исполнение и наличие у менеджера. Ключевые характеристики: • Диаметр поршня: 100 мм • Ход: 125 мм • Присоединение: 3/8 • Тип резьбы: G • Рабочая среда: Сжатый воздух по ISO 8573-1:2010 • Серия товара: DFM • Режим работы привода: Yoke • Направляющая: Передача типа "винт - гайка" с циркулирующими шариками с направляющей

ХАРАКТЕРИСТИКИ

Технические данные

Серия товараDFM

Режим работы приводаYoke

НаправляющаяПередача типа "винт - гайка" с циркулирующими шариками с направляющей

Энергия удара в крайних положениях1 Нм

Максимальная скорость0,4 м/с

Теоретическое усилие при 6 бар, прямой ход4712 Н

Все характеристики (49)Свернуть характеристики

Теоретическое усилие при 6 бар, обратный ход4418 Н

Максимальное усилие Fy3043 Н

Максимальное усилие Fz3043 Н

Максимальное усилие Fy статическое5400 Н

Максимальное усилие Fz статическое5400 Н

Максимальный момент Mx, статический507,6 Нм

Максимальный момент My, статический275,4 Нм

Максимальный момент Mz, статический275,4 Нм

Максимальный момент Mx286,02 Нм

Максимальный момент My155,16 Нм

Максимальный момент Mz155,16 Нм

Расположение демпфированияУпругие кольца с двух сторон

Положение при сборкеЛюбое

Перемещаемая масса7782 г

Альтернативные соединенияСм. чертеж

Вес15820 г

Материал крышкиАлюминиевый сплав

Замечания по материалуСоответствует директиве RoHS

Температура окружающей средыОт -5 °C до +60 °C

Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии0 - Нет стойкости к коррозии

Максимальная полезная нагрузка в зависимости от хода при определенном расстоянии xs463 Н

Максимальный допустимый момент нагрузки Мх как функция хода35,9 Нм

Центр тяжести перемещаемой массы как функция хода85,2 мм

Расстояние центра тяжести от нагрузки до траверсы125 мм

Минимальное рабочее давление0,5 бар

Максимальное рабочее давление10 бар

Ход125 мм

Диаметр поршня100 мм

Тип конструкцииНаправляющая

Определение позицииПри помощи датчиков положения

Тип штокаОдносторонний

ДемпфированиеНерегулируемое

Присоединение3/8

Тип присоединения на выходеВнутренняя резьба

Материал корпусаАлюминиевый сплав

Тип резьбыG

Тип действияДвусторонний

Материал уплотненияNBR (Бутадиен-нитрильный каучук)

Тип оборудованияПневмоцилиндры

Рабочая средаСжатый воздух по ISO 8573-1:2010

НаименованиеЦилиндр с направляющими

ПроизводительFesto

ПРОДОЛЖИТЬ ВЫБОР

Нужен другой вариант?

Другие товары Festo в категории «Пневмоцилиндры»: сравните исполнения и выберите подходящее решение.

Смотреть товары Festo

В КАТАЛОГЕ SITUATIONFestoПневмоцилиндры

ПОДБОР ИСПОЛНЕНИЯ

Особенности и сравнение 170971

Чем 170971 отличается от других исполнений Festo в категории «Пневмоцилиндры».

Сравнение по характеристикам, указанным в карточках товаров
Параметр	170971Текущий товар	1776052Festo	1780916Festo	1782256Festo
Диаметр поршня	100 мм	63 ммОтличается	63 ммОтличается	100 мм
Ход	125 мм	320 ммОтличается	500 ммОтличается	80 ммОтличается
Присоединение	3/8	3/8	3/8	1/2Отличается
Максимальное рабочее давление	10 бар	12 барОтличается	12 барОтличается	12 барОтличается
Демпфирование	Нерегулируемое	Пневматическое регулируемоеОтличается	СамонастраивающеесяОтличается	Пневматическое регулируемоеОтличается
Тип резьбы	G	G	G	G

Что проверить перед заменой 170971

Сверьте ключевые параметры с вашим оборудованием перед заказом.

Диаметр поршня: 100 ммДанные указаны
Ход: 125 ммДанные указаны
Стандарт и крепление: Не указано — нужно уточнитьНужно уточнить
Присоединение: 3/8Данные указаны
Демпфирование и магнитный поршень: НерегулируемоеОстальные параметры этого пункта уточните перед заказом.Нужно уточнить

Совпадение параметров не гарантирует взаимозаменяемость. Различия показаны только по имеющимся данным. Перед заказом проверьте размеры, монтаж и условия эксплуатации.
