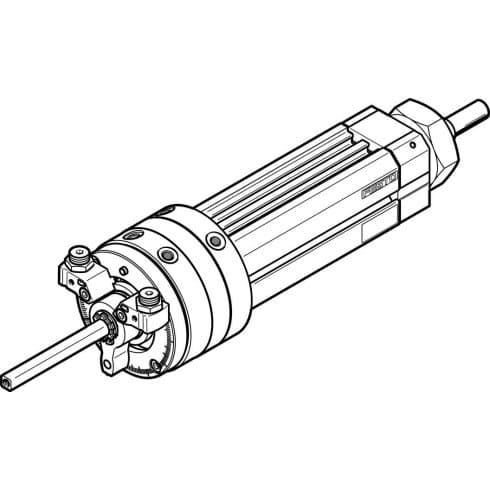

Поворотно-линейный модуль Festo DSL-32-25-270-P-A-S20-B
Пневмоцилиндры · Арт. 556501

Поворотно-линейный модуль Festo DSL-32-25-270-P-A-S20-B — арт. 556501

Параметры исполнения 556501

Диаметр поршня: 32 мм · Ход: 25 мм · Присоединение: 1/8 · Тип резьбы: G

Под заказОфициальная гарантияДоставка по Беларуси
Цена по запросу
Запросить КП Позвонить
ОПИСАНИЕ

Пневмоцилиндры: 556501

Поворотно-линейный модуль Festo DSL-32-25-270-P-A-S20-B (артикул 556501) — компонент пневматической системы. Для подбора проверьте размеры, ход, рабочее давление и совместимость с оборудованием. Уточните исполнение и наличие у менеджера. Ключевые характеристики: • Диаметр поршня: 32 мм • Ход: 25 мм • Присоединение: 1/8 • Тип резьбы: G • Рабочая среда: Сжатый воздух по ISO 8573-1:2010 • Серия товара: DSL • Диапазон настройки угла поворота: От 0 до 270 ° • Максимальная скорость удара: 500 мм/с

ХАРАКТЕРИСТИКИ

Технические данные

Серия товараDSL
Диапазон настройки угла поворотаОт 0 до 270 °
Максимальная скорость удара500 мм/с
Точная настройка-6 °
Защита от скручивания/направляющаяС направляющей на плоских подшипниках
Теоретический момент при 6 бар10 Нм
Все характеристики (42)Свернуть характеристики
Теоретическое усилие при 6 бар, прямой ход422,5 Н
Люфт угла поворота2 °
Теоретическое усилие при 6 бар, обратный ход294 Н
Допустимый момент инерции0,00017 кг/м²
Точность повторения1 °
Динамическая нагрузка0,8 Нм
Максимальная частота переключения при 6 бар2 Гц
Расположение демпфированияУпругие кольца с двух сторон
Положение при сборкеЛюбое
Дополнительный вес на 10 мм хода109 г
Базовый вес на 0 мм хода2.840 г
Вес2840 г
Материал крышкиАнодированный алюминиевый сплав
Температура окружающей средыОт -10 °C до +60 °C
Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии1 - Низкая стойкость к коррозии
Крепление к штокуФиксатор для Т-образной щели. С наружной резьбой
Минимальное рабочее давление2,5 бар
Максимальное рабочее давление8 бар
Ход25 мм
Диаметр поршня32 мм
Тип конструкцииПоворотная лопасть
Угол поворота272 °
Определение позицииПри помощи датчиков положения
Тип штокаПолый двусторонний
ДемпфированиеНерегулируемое
Присоединение1/8
Тип присоединения на выходеВнутренняя резьба
Материал корпусаАлюминиевый сплавГладкое анодирование
Тип резьбыG
Материал уплотненияTPE-U(PU) (Термопластичный полиуретан)
Тип оборудованияПриводы
Размер32 мм
Рабочая средаСжатый воздух по ISO 8573-1:2010
НаименованиеПоворотно-линейный модуль
ПроизводительFesto
