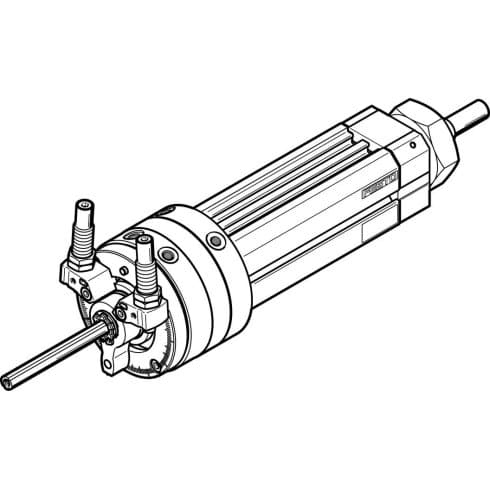

Поворотно-линейный модуль Festo DSL-32-50-270-CC-A-S20-KF-B
Пневмоцилиндры · Арт. 556706

Поворотно-линейный модуль Festo DSL-32-50-270-CC-A-S20-KF-B — арт. 556706

Параметры исполнения 556706

Диаметр поршня: 32 мм · Ход: 50 мм · Присоединение: 1/8 · Тип резьбы: G

Под заказОфициальная гарантияДоставка по Беларуси
Цена по запросу
Запросить КП Позвонить
ОПИСАНИЕ

Пневмоцилиндры: 556706

Поворотно-линейный модуль Festo DSL-32-50-270-CC-A-S20-KF-B (артикул 556706) — компонент пневматической системы. Для подбора проверьте размеры, ход, рабочее давление и совместимость с оборудованием. Уточните исполнение и наличие у менеджера. Ключевые характеристики: • Диаметр поршня: 32 мм • Ход: 50 мм • Присоединение: 1/8 • Тип резьбы: G • Рабочая среда: Сжатый воздух по ISO 8573-1:2010 • Серия товара: DSL • Угол демпфирования: 12 ° • Диапазон настройки угла поворота: От 0 до 246 °

ХАРАКТЕРИСТИКИ

Технические данные

Серия товараDSL
Угол демпфирования12 °
Диапазон настройки угла поворотаОт 0 до 246 °
Максимальная скорость удара500 мм/с
Точная настройка-3 °
Защита от скручивания/направляющаяС шариковой направляющей
Все характеристики (43)Свернуть характеристики
Теоретический момент при 6 бар10 Нм
Теоретическое усилие при 6 бар, прямой ход403,5 Н
Люфт угла поворота0,05 °
Теоретическое усилие при 6 бар, обратный ход294 Н
Допустимый момент инерции0,00017 кг/м²
Точность повторения0,1 °
Динамическая нагрузка1 Нм
Максимальная частота переключения при 6 бар0,7 Гц
Расположение демпфированияС двух сторон
Положение при сборкеЛюбое
Дополнительный вес на 10 мм хода109 г
Базовый вес на 0 мм хода3.280 г
Вес3280 г
Материал крышкиАнодированный алюминиевый сплав
Температура окружающей средыОт -10 °C до +60 °C
Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии1 - Низкая стойкость к коррозии
Крепление к штокуФиксатор для Т-образной щели. С наружной резьбой
Минимальное рабочее давление2,5 бар
Максимальное рабочее давление8 бар
Ход50 мм
Диаметр поршня32 мм
Тип конструкцииПоворотная лопасть
Угол поворота246 °
Определение позицииПри помощи датчиков положения
Тип штокаПолый двусторонний
ДемпфированиеАмортизатор
Присоединение1/8
Тип присоединения на выходеВнутренняя резьба
Материал корпусаАлюминиевый сплавГладкое анодирование
Тип резьбыG
Материал уплотненияTPE-U(PU) (Термопластичный полиуретан)
Тип оборудованияПриводы
Размер32 мм
Рабочая средаСжатый воздух по ISO 8573-1:2010
НаименованиеПоворотно-линейный модуль
ПроизводительFesto
