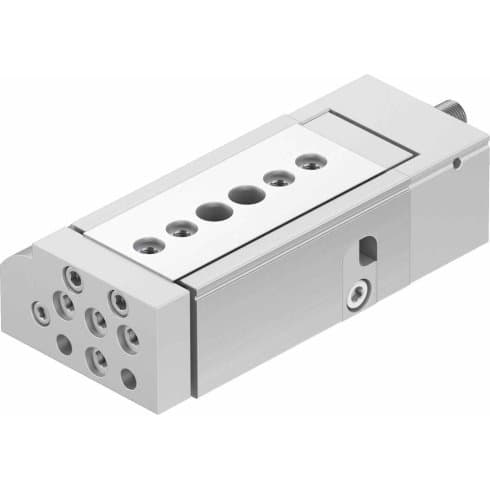

Мини-суппорт Festo DGSL-10-10-EA
Пневмоцилиндры · Арт. 570172

Мини-суппорт Festo DGSL-10-10-EA — арт. 570172

Параметры исполнения 570172

Диаметр поршня: 12 мм · Ход: 10 мм · Присоединение: M5 · Рабочая среда: Сжатый воздух по ISO 8573-1:2010

Под заказОфициальная гарантияДоставка по Беларуси
Цена по запросу
Запросить КП Позвонить
ОПИСАНИЕ

Пневмоцилиндры: 570172

Мини-суппорт Festo DGSL-10-10-EA (артикул 570172) — компонент пневматической системы. Для подбора проверьте размеры, ход, рабочее давление и совместимость с оборудованием. Уточните исполнение и наличие у менеджера. Ключевые характеристики: • Диаметр поршня: 12 мм • Ход: 10 мм • Присоединение: M5 • Рабочая среда: Сжатый воздух по ISO 8573-1:2010 • Серия товара: DGSL • Режим работы привода: Yoke • Направляющая: Шариковая направляющая • Длина демпфирования: 1,3 мм

ХАРАКТЕРИСТИКИ

Технические данные

Серия товараDGSL
Режим работы приводаYoke
НаправляющаяШариковая направляющая
Длина демпфирования1,3 мм
Энергия удара в крайних положениях0,12 Нм
Максимальная скорость0,8 м/с
Все характеристики (42)Свернуть характеристики
Теоретическое усилие при 6 бар, прямой ход68 Н
Теоретическое усилие при 6 бар, обратный ход51 Н
Максимальное усилие Fy927 Н
Максимальное усилие Fz927 Н
Точность повторения0,3 мм
Максимальный момент Mx15 Нм
Максимальный момент My6 Нм
Максимальный момент Mz6 Нм
Расположение демпфированияС двух сторон
Регулируемая зона конечного положения, ход вперед13 мм
Регулируемая зона конечного положения, ход назад5,5 мм
Положение при сборкеЛюбое
Перемещаемая масса163 г
Альтернативные соединенияСм. чертеж
Вес413 г
Материал крышкиАлюминиевый сплав
Замечания по материалуСоответствует директиве RoHS
Температура окружающей средыОт 0 °C до +60 °C
Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии0 - Нет стойкости к коррозии
Крепление к штокуСо сквозным отверстием
Минимальное рабочее давление1,5 бар
Максимальное рабочее давление8 бар
Ход10 мм
Диаметр поршня12 мм
Тип конструкцииYoke - кинематика
Определение позицииПри помощи датчиков положения
ДемпфированиеНерегулируемое
ПрисоединениеM5
Тип присоединения на выходеВнутренняя резьба
Материал корпусаАлюминиевый сплав
Материал уплотненияHNBR (Гидрированный бутадиен-нитрильный эластомер)
Тип оборудованияМини-суппорты
Рабочая средаСжатый воздух по ISO 8573-1:2010
НаименованиеМини-суппорт
ПроизводительFesto
