Пневмоцилиндры · Арт. 570202

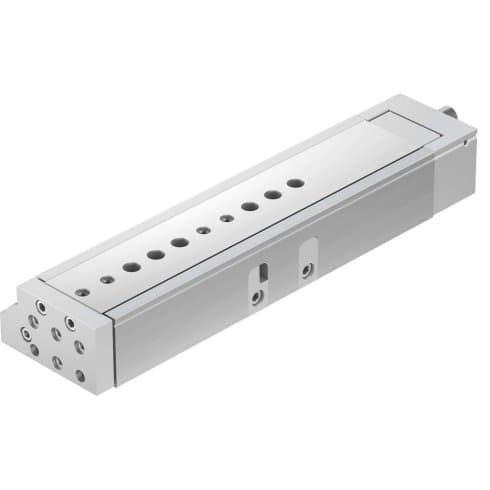

Мини-суппорт Festo DGSL-20-150-EA — арт. 570202
Параметры исполнения 570202
Диаметр поршня: 25 мм · Ход: 150 мм · Присоединение: 1/8 · Тип резьбы: G
Под заказОфициальная гарантияДоставка по Беларуси
Цена по запросу
ОПИСАНИЕ
Пневмоцилиндры: 570202
Мини-суппорт Festo DGSL-20-150-EA (артикул 570202) — компонент пневматической системы. Для подбора проверьте размеры, ход, рабочее давление и совместимость с оборудованием. Уточните исполнение и наличие у менеджера. Ключевые характеристики: • Диаметр поршня: 25 мм • Ход: 150 мм • Присоединение: 1/8 • Тип резьбы: G • Рабочая среда: Сжатый воздух по ISO 8573-1:2010 • Серия товара: DGSL • Режим работы привода: Yoke • Направляющая: Шариковая направляющая
ХАРАКТЕРИСТИКИ
Технические данные
Серия товараDGSL
Режим работы приводаYoke
НаправляющаяШариковая направляющая
Длина демпфирования1,2 мм
Энергия удара в крайних положениях0,45 Нм
Максимальная скорость0,8 м/с
Свернуть характеристики
Теоретическое усилие при 6 бар, прямой ход295 Н
Теоретическое усилие при 6 бар, обратный ход247 Н
Максимальное усилие Fy4400 Н
Максимальное усилие Fz4400 Н
Точность повторения0,3 мм
Максимальный момент Mx90 Нм
Максимальный момент My80 Нм
Максимальный момент Mz80 Нм
Расположение демпфированияС двух сторон
Регулируемая зона конечного положения, ход вперед50,5 мм
Регулируемая зона конечного положения, ход назад5,5 мм
Положение при сборкеЛюбое
Перемещаемая масса1566 г
Альтернативные соединенияСм. чертеж
Вес3682 г
Материал крышкиАлюминиевый сплав
Замечания по материалуСоответствует директиве RoHS
Температура окружающей средыОт 0 °C до +60 °C
Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Сопротивление коррозии0 - Нет стойкости к коррозии
Крепление к штокуСо сквозным отверстием
Минимальное рабочее давление1 бар
Максимальное рабочее давление8 бар
Ход150 мм
Диаметр поршня25 мм
Тип конструкцииYoke - кинематика
Определение позицииПри помощи датчиков положения
ДемпфированиеНерегулируемое
Присоединение1/8
Тип присоединения на выходеВнутренняя резьба
Материал корпусаАлюминиевый сплав
Тип резьбыG
Материал уплотненияHNBR (Гидрированный бутадиен-нитрильный эластомер)
Тип оборудованияМини-суппорты
Рабочая средаСжатый воздух по ISO 8573-1:2010
НаименованиеМини-суппорт
ПроизводительFesto
