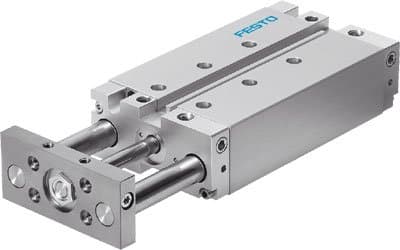

Пневмоцилиндр с направляющей Festo DFM-N-20-20-B-P-A-GF — арт. 570563

Name: Пневмоцилиндр с направляющей Festo DFM-N-20-20-B-P-A-GF — арт. 570563
Brand: Festo
SKU: 570563

Параметры исполнения 570563

Диаметр поршня: 20 мм · Ход: 20 мм · Присоединение: M5 · Рабочая среда: Сжатый воздух по ISO 8573-1:2010

Под заказОфициальная гарантияДоставка по Беларуси

Цена по запросу

Запросить КП Позвонить

ОПИСАНИЕ

Пневмоцилиндры: 570563

Пневмоцилиндр с направляющей Festo DFM-N-20-20-B-P-A-GF (артикул 570563) — компонент пневматической системы. Для подбора проверьте размеры, ход, рабочее давление и совместимость с оборудованием. Уточните исполнение и наличие у менеджера. Ключевые характеристики: • Диаметр поршня: 20 мм • Ход: 20 мм • Присоединение: M5 • Рабочая среда: Сжатый воздух по ISO 8573-1:2010 • Серия товара: DFM • Режим работы привода: Yoke • Направляющая: Направляющая скольжения • Теоретическое усилие при 6 бар, прямой ход: 188 Н

ХАРАКТЕРИСТИКИ

Технические данные

Серия товараDFM

Режим работы приводаYoke

НаправляющаяНаправляющая скольжения

Теоретическое усилие при 6 бар, прямой ход188 Н

Теоретическое усилие при 6 бар, обратный ход141 Н

Расположение демпфированияУпругие кольца с двух сторон

Все характеристики (30)Свернуть характеристики

Положение при сборкеЛюбое

Альтернативные соединенияСм. чертеж

Материал крышкиАлюминиевый сплав

Замечания по материалуСоответствует директиве RoHS

Температура окружающей средыОт -20 °C до +80 °C

Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии2 - Средняя стойкость к коррозии

Минимальное рабочее давление2 бар

Максимальное рабочее давление10 бар

Ход20 мм

Диаметр поршня20 мм

Тип конструкцииНаправляющая

Определение позицииПри помощи датчиков положения

Тип штокаОдносторонний

ДемпфированиеНерегулируемое

ПрисоединениеM5

Тип присоединения на выходеВнутренняя резьба

Материал корпусаАлюминиевый сплав

Тип действияДвусторонний

Материал уплотненияNBR (Бутадиен-нитрильный каучук)

Тип оборудованияПневмоцилиндры

Рабочая средаСжатый воздух по ISO 8573-1:2010

НаименованиеЦилиндр с направляющими

ПроизводительFesto

ПРОДОЛЖИТЬ ВЫБОР

Нужен другой вариант?

Другие товары Festo в категории «Пневмоцилиндры»: сравните исполнения и выберите подходящее решение.

Смотреть товары Festo

В КАТАЛОГЕ SITUATIONFestoПневмоцилиндры

ПОДБОР ИСПОЛНЕНИЯ

Особенности и сравнение 570563

Чем 570563 отличается от других исполнений Festo в категории «Пневмоцилиндры».

Сравнение по характеристикам, указанным в карточках товаров
Параметр	570563Текущий товар	577210Festo	8085912Festo	8089691Festo
Диаметр поршня	20 мм	20 мм	63 ммОтличается	80 ммОтличается
Ход	20 мм	20 мм	30 ммОтличается	40 ммОтличается
Присоединение	M5	M5	1/8Отличается	1/8Отличается
Демпфирование	Нерегулируемое	СамонастраивающеесяОтличается	АмортизаторОтличается	АмортизаторОтличается
Максимальное рабочее давление	10 бар	10 бар	10 бар	10 бар
Материал корпуса	Алюминиевый сплав	Нет данных	Алюминиевый сплав	Алюминиевый сплав

Что проверить перед заменой 570563

Сверьте ключевые параметры с вашим оборудованием перед заказом.

Диаметр поршня: 20 ммДанные указаны
Ход: 20 ммДанные указаны
Стандарт и крепление: Не указано — нужно уточнитьНужно уточнить
Присоединение: M5Данные указаны
Демпфирование и магнитный поршень: НерегулируемоеОстальные параметры этого пункта уточните перед заказом.Нужно уточнить

Совпадение параметров не гарантирует взаимозаменяемость. Различия показаны только по имеющимся данным. Перед заказом проверьте размеры, монтаж и условия эксплуатации.
