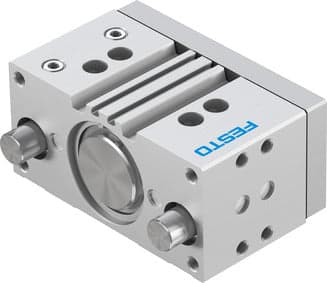

Пневмоцилиндр с направляющими DFM-63-50-P-A-GF-F1A Festo

Оборудование

Пневмоцилиндр с направляющими DFM-63-50-P-A-GF-F1A Festo Производитель: Festo Номер изделия производителя: 8118948 Расстояние центра тяжести нагрузки до траверсы xs: 50 мм Ход штока: 50 мм Диаметр поршня: 63 мм Режим работы привода: Траверса Демпфирование: Упругие демпферы с обоих торцов Монтажное положение: Любое Направляющая: Направляющая скольжения Конструкция: Направляющая Определение положения: Для датчика положения Исполнение: Исключены металлы с медью, цинком или никелем в качестве основного компонента. Исключения: никель в сталях, химически никелированные поверхности, платы, провода, разъёмы и катушки. Рабочее давление (указанное значение): 1 бар Максимальная скорость: 0.6 M/S Тип действия: Двустороннего действия Рабочая среда: Сжатый воздух по ISO 8573-1:2010 [7:4:4] Требования к смазке рабочей среды: Допускается воздух с маслом; после начала смазки её необходимо сохранять Класс коррозионной стойкости: 0 - keine Korrosionsbeanspruchung Совместимость с лакокрасочными процессами: VDMA24364-B1/B2-L Температура окружающей среды (указанное значение): -20 °C Энергия удара в конечных положениях: 1.3 Н·м Максимальная сила Fy: 1533 Н Максимальная статическая сила Fy: 1533 Н Максимальная сила Fz: 1533 Н Максимальная статическая сила Fz: 1533 Н Максимальный момент Mx: 95.83 Н·м Максимальный статический момент Mx: 95.83 Н·м Максимальный момент My: 38.33 Н·м Максимальный статический момент My: 38.33 Н·м Максимальный момент Mz: 38.33 Н·м Максимальный статический момент Mz: 38.33 Н·м Допустимый момент Mx в зависимости от хода: 17.3 Н·м Допустимая нагрузка в зависимости от хода при заданном xs: 216 Н Теоретическое усилие втягивания при 6 бар: 1750 Н Теоретическое усилие выдвижения при 6 бар: 1870 Н Подвижная масса: 2699 г Альтернативные присоединения: См. чертёж изделия Пневматическое присоединение: G1/4 Примечание к материалам: Соответствует RoHS Материал крышек: Деформируемый алюминиевый сплав Материал уплотнений: NBR Материал корпуса: Деформируемый алюминиевый сплав Материал штока: Высоколегированная нержавеющая сталь Неуказанные параметры и комплектность уточняются по полному артикулу. Изображение иллюстрирует серию; исполнение может отличаться.
