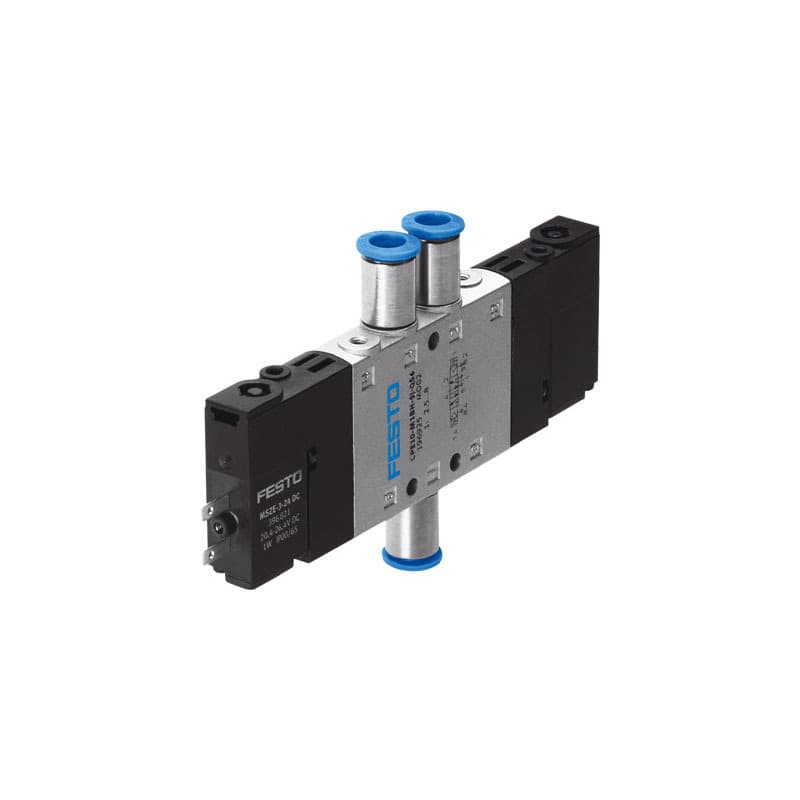

Пневмораспределитель CPE10-M1BH-5J-QS-4 Festo

Оборудование

Пневмораспределитель CPE10-M1BH-5J-QS-4 Festo — устройство для управления потоком рабочей среды. Характеристики исполнения: Тип изделия: Пневмораспределитель Модель: CPE10-M1BH-5J-QS-4 Номер изделия производителя: 196876 Типоразмер принадлежностей: CPE10 Напряжение управления: 24 В DC Электрическое подключение: 2-контакт Направление потока: Реверсивное; Нереверсивное Условный проход: 4 мм Серия: CPE Катушка в комплекте: Да Тип пилотного управления: С пилотным управлением Тип возврата: Отсутствует Функция клапана: 5/2 Две катушки Ширина: 10 мм Товарный код: 84812090 Страна происхождения: DE Масса по данным каталога: 0.0990 кг Количество в упаковке поставщика: 1 Тип управления: Электрическое Конструктивная ширина: 10 мм Стандартный номинальный расход: 180 л/мин Конструкция: Золотниковая конструкция Допуски: c UL us - Recognized (OL) Морская классификация: См. сертификат Степень защиты: IP65; С разъёмом; По IEC 60529 Функция выхлопа: С возможностью регулирования расхода Принцип уплотнения: Эластичное уплотнение Монтажное положение: Любое Ручное управление: Фиксация с принадлежностью; Без фиксации Подача управляющего воздуха: Внутреннее Код условного обозначения: 991013 Маркировка положения клапана: Держатель маркировочной таблички Перекрытие золотника: Положительное перекрытие Время реверсирования: 8 мс Продолжительность включения: 100% in conjunction with holding current Красныйuction Максимальный положительный тестовый импульс при сигнале 0: 1200 мкс Максимальный отрицательный тестовый импульс при сигнале 1: 900 мкс Характеристики катушки: 24 В DC: 1.28 Вт Рабочая среда: Сжатый воздух по ISO 8573-1:2010 [7:4:4] Примечание о рабочей среде: Допускается работа со смазкой; после её начала смазка должна подаваться постоянно Вибростойкость: Испытание транспортной вибрации, степень жёсткости 2 по FN 942017-4 и EN 60068-2-6 Ударостойкость: Испытание на удар, степень жёсткости 2 по FN 942017-5 и EN 60068-2-27 Класс коррозионной стойкости CRC: 2 — умеренная коррозионная нагрузка Крепление: Через сквозные отверстия Управляющий выхлопной порт 82: M3 Управляющий выхлопной порт 84: M3 Управляющий порт 12: M3 Управляющий порт 14: M3 Пневматическое присоединение 1: QS-4 Пневматическое присоединение 2: QS-4 Пневматическое присоединение 3: M7 Пневматический порт 4: QS-4 Пневматический порт 5: M7 Примечание о материалах: Соответствует RoHS Материал уплотнений: NBR Материал корпуса: Литой алюминий Температура рабочей среды: -5...50 °C Рабочее давление: 2.5...8 бар Температура окружающей среды: -5...50 °C Неуказанные параметры, комплектность и совместимость уточняются по полному артикулу. Изображение иллюстрирует серию; конкретное исполнение может отличаться.
