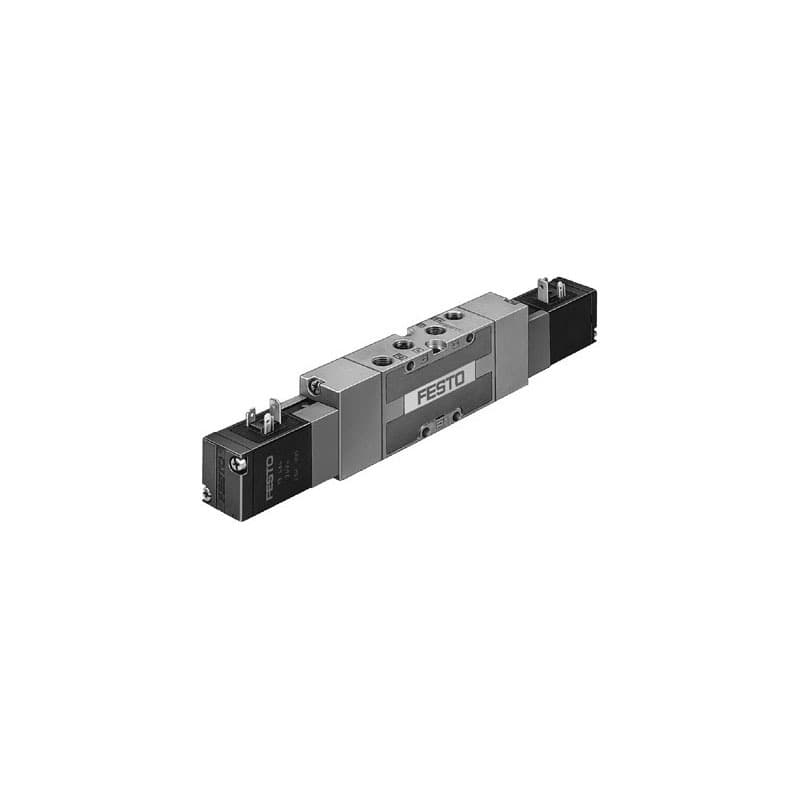

Пневмораспределитель MVH-5/3G-1/4-B Festo

Оборудование

Пневмораспределитель MVH-5/3G-1/4-B Festo — устройство для управления потоком рабочей среды. Характеристики исполнения: Тип изделия: Пневмораспределитель Модель: MVH-5/3G-1/4-B Номер изделия производителя: 19138 Типоразмер принадлежностей: Tiger 2000 Напряжение управления: 24 В DC Электрическое подключение: Штекер Pattern Тип B, EN 175301-803 Направление потока: Реверсивное; Нереверсивное Условный проход: 10 мм Мощность: 2.5 Вт Серия: Tiger 2000 Катушка в комплекте: Да Тип пилотного управления: С пилотным управлением Функция клапана: 5/3 среднее положение закрыто Ширина: 32 мм Товарный код: 84812090 Страна происхождения: CN Масса по данным каталога: 0.6710 кг Количество в упаковке поставщика: 1 Тип управления: Электрическое Конструктивная ширина: 32 мм Стандартный номинальный расход: 1600 л/мин Конструкция: Золотниковая конструкция Тип возврата: Механическая пружина Монтажный шаг: 33 мм Функция выхлопа: С возможностью регулирования расхода Принцип уплотнения: Эластичное уплотнение Монтажное положение: Любое Ручное управление: Без фиксации Подача управляющего воздуха: Внутреннее Код условного обозначения: 991033 Перекрытие золотника: Положительное перекрытие Критическое отношение давлений b: 0.38 Звуковая проводимость C: 6.35 л/(с·бар) Максимальная частота переключения: 3 Гц Время выключения: 36 мс Время включения: 24 мс Время реверсирования: 39 мс Максимальный положительный тестовый импульс при сигнале 0: 2200 мкс Максимальный отрицательный тестовый импульс при сигнале 1: 3700 мкс Характеристики катушки: 24 В DC: 2.5 Вт Допустимые колебания напряжения: ± 10 % Рабочая среда: Сжатый воздух по ISO 8573-1:2010 [7:4:4] Примечание о рабочей среде: Допускается работа со смазкой; после её начала смазка должна подаваться постоянно Класс коррозионной стойкости CRC: 1 — низкая коррозионная нагрузка Масса изделия: 660 г Крепление: On PR rail; Через сквозные отверстия Управляющий выхлопной порт 82: M5 Управляющий выхлопной порт 84: M5 Управляющий порт 12: G1/8 Управляющий порт 14: G1/8 Пневматическое присоединение 1: G1/4 Пневматическое присоединение 2: G1/4 Пневматическое присоединение 3: G1/4 Пневматический порт 4: G1/4 Пневматический порт 5: G1/4 Примечание о материалах: Соответствует RoHS Материал уплотнений: NBR Материал корпуса: Литой алюминий Температура хранения: -40...60 °C Температура рабочей среды: -5...50 °C Рабочее давление: 3...10 бар Температура окружающей среды: -5...50 °C Неуказанные параметры, комплектность и совместимость уточняются по полному артикулу. Изображение иллюстрирует серию; конкретное исполнение может отличаться.
