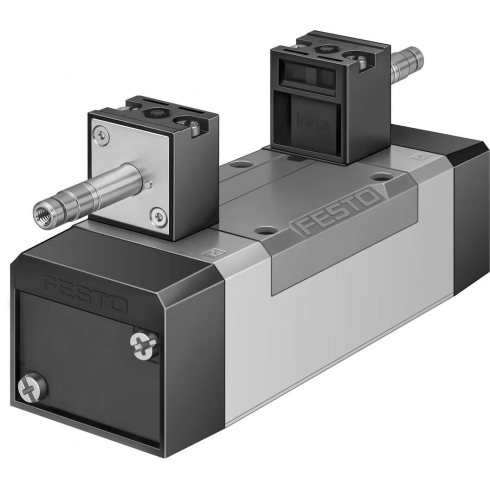

Распределитель с электроуправлением Festo MN1H-5/3B-D-1-C — арт. 159685

Name: Распределитель с электроуправлением Festo MN1H-5/3B-D-1-C — арт. 159685
Brand: Festo
SKU: 159685

Параметры исполнения 159685

Тип резьбы: G · Тип управления: Электромагнитное · Рабочая среда: Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] · Серия товара: MN1H

Под заказОфициальная гарантияДоставка по Беларуси

Цена по запросу

Запросить КП Позвонить

ОПИСАНИЕ

Пневмораспределители: 159685

Распределитель с электроуправлением Festo MN1H-5/3B-D-1-C (артикул 159685). Пневмораспределитель Festo для промышленных пневмосистем. Мы поставляем промышленное оборудование и комплектующие для производственных задач в Беларуси. По запросу уточняем совместимость, комплектацию и сроки поставки, а также готовим коммерческое предложение. Ключевые характеристики: • Тип резьбы: G • Тип управления: Электромагнитное • Рабочая среда: Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] • Серия товара: MN1H • Питание пилотного каскада: Внутренний • Ручное дублирование: С принадлежностями, с защелкой; Толкающий • Функция быстрого выхлопа: Дросселирующий • Класс защиты: IP65

ХАРАКТЕРИСТИКИ

Технические данные

ПроизводительFesto

Серия товараMN1H

Питание пилотного каскадаВнутренний

Ручное дублированиеС принадлежностями, с защелкой; Толкающий

Функция быстрого выхлопаДросселирующий

Класс защитыIP65

Все характеристики (55)Свернуть характеристики

Время включения20 мс

Время выключения46 мс

Максимальный стандартный расход1200

Уровень звукового давления85 дБ(А)

Направление потокаНереверсивный

Негативный тестовый импульс с логикой 14600 мкс

Позитивный тестовый импульс с логикой 03700 мкс

Тип электрического подключенияЭлектромагнитные катушки заказываются отдельно

Тип катушкиN1

Положение при сборкеЛюбое

Ширина42 мм

Присоединение 4Соединительная плита, размер 1 согласно ISO 5599-1

Присоединение 5Соединительная плита, размер 1 согласно ISO 5599-1

Подвод пилотного воздуха 12Соединительная плита, размер 1 согласно ISO 5599-1

Подвод пилотного воздуха 14Соединительная плита, размер 1 согласно ISO 5599-1

Условный проход8 мм

Вес650 г

Тип уплотненияМягкий

Замечания по материалуСоответствует директиве RoHS

Температура окружающей средыОт -5 °C до +50 °C

Рабочая среда пилотного каскадаСжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)

Соответствует стандартуISO 5599-1

АвторизацияС UL us - Recognized (OL)

Код ISO158

Стойкость к вибрацииТест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 и EN 60068-2-6

Сопротивление ударной нагрузкеШоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Защита от перекрытияДа

Минимальное рабочее давление3 бар

Максимальное рабочее давление10 бар

Тип конструкцииЗолотниковый

Материал корпусаАлюминиевое литье под давление

Тип резьбыG

Тип управленияЭлектромагнитное

Рабочая позицияПод давлением в центральной позиции

Количество линий и позиций5/3 лин./поз.

Тип присоединенияМонтажная плита

Тип крепленияНа монтажной плите; Со сквозным отверстием

Материал уплотненияHNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)

Тип пилотного управленияНепрямого действия

Тип сбросаПружинный

Монтажный шаг43 мм

Тип оборудованияРаспределители

Присоединение 11/4

Присоединение 21/4

Присоединение 31/4

ГруппаСтандартные

Рабочая средаСжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

НаименованиеРаспределитель с электроуправлением

ПРОДОЛЖИТЬ ВЫБОР

Нужен другой вариант?

Другие товары Festo в категории «Пневмораспределители»: сравните исполнения и выберите подходящее решение.

Смотреть товары Festo

В КАТАЛОГЕ SITUATIONFestoПневмораспределители

ПОДБОР ИСПОЛНЕНИЯ

Особенности и сравнение 159685

Чем 159685 отличается от других исполнений Festo в категории «Пневмораспределители».

Сравнение по характеристикам, указанным в карточках товаров
Параметр	159685Текущий товар	151870Festo	151871Festo	151872Festo
Ширина	42 мм	65 ммОтличается	65 ммОтличается	65 ммОтличается
Тип резьбы	G	G	G	G
Тип управления	Электромагнитное	Электромагнитное	Электромагнитное	Электромагнитное
Максимальное рабочее давление	10 бар	10 бар	10 бар	10 бар
Материал корпуса	Алюминиевое литье под давление	Алюминиевое литье под давление	Алюминиевое литье под давление	Алюминиевое литье под давление

Что проверить перед заменой 159685

Сверьте ключевые параметры с вашим оборудованием перед заказом.

Схема распределения: Не указано — нужно уточнитьНужно уточнить
Управление: ЭлектромагнитноеДанные указаны
Напряжение: Не указано — нужно уточнитьНужно уточнить
Присоединение: Не указано — нужно уточнитьНужно уточнить

Совпадение параметров не гарантирует взаимозаменяемость. Различия показаны только по имеющимся данным. Перед заказом проверьте размеры, монтаж и условия эксплуатации.
