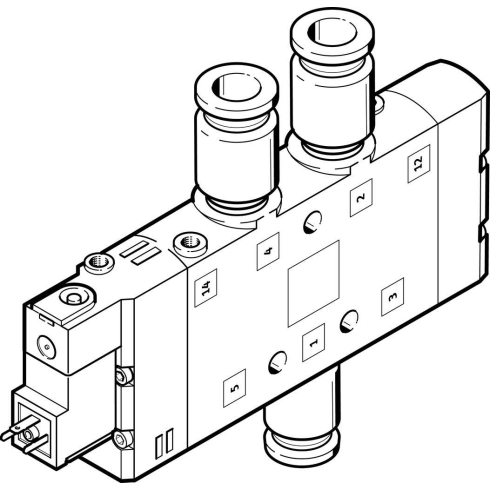

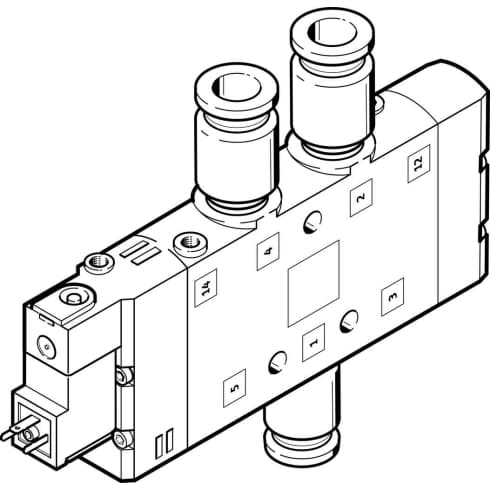

Распределитель с электроуправлением Festo CPE24-M2H-5L-QS-10 — арт. 163818

Name: Распределитель с электроуправлением Festo CPE24-M2H-5L-QS-10 — арт. 163818
Brand: Festo
SKU: 163818

Параметры исполнения 163818

Тип управления: Электромагнитное · Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] · Серия товара: CPE24 · Питание пилотного каскада: Внутренний

Под заказОфициальная гарантияДоставка по Беларуси

Цена по запросу

Запросить КП Позвонить

ОПИСАНИЕ

Пневмораспределители: 163818

Распределитель с электроуправлением Festo CPE24-M2H-5L-QS-10 (артикул 163818). Пневмораспределитель Festo для промышленных пневмосистем. Мы поставляем промышленное оборудование и комплектующие для производственных задач в Беларуси. По запросу уточняем совместимость, комплектацию и сроки поставки, а также готовим коммерческое предложение. Ключевые характеристики: • Тип управления: Электромагнитное • Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] • Серия товара: CPE24 • Питание пилотного каскада: Внутренний • Ручное дублирование: С принадлежностями, с защелкой; Толкающий • Функция быстрого выхлопа: Дросселирующий • Класс защиты: IP65 по IEC 60529 с розеткой • Время включения: 40 мс

ХАРАКТЕРИСТИКИ

Технические данные

ПроизводительFesto

Серия товараCPE24

Питание пилотного каскадаВнутренний

Ручное дублированиеС принадлежностями, с защелкой; Толкающий

Функция быстрого выхлопаДросселирующий

Класс защитыIP65 по IEC 60529 с розеткой

Все характеристики (58)Свернуть характеристики

Время включения40 мс

Время выключения50 мс

Максимальный стандартный расход1250

Направление потокаНереверсивный

Рабочий цикл100 %

Негативный тестовый импульс с логикой 13100 мкс

Позитивный тестовый импульс с логикой 03300 мкс

Расположение контактовТип С

Стандарт электрического подключенияDIN EN 175301-803

Тип катушкиEB

Мощность переключения3 ВA

Мощность удержания2,4 ВA

Частота катушки50/60 Гц

Допустимые колебания напряжения-15 %/+10 %

Положение при сборкеЛюбое

Ширина24 мм

Присоединение 410 мм

Присоединение 5G3/8

Подвод пилотного воздуха 12M5

Подвод пилотного воздуха 14M5

Выхлоп пилота, канал 82M5

Выхлоп пилота, канал 84M5

Условный проход11 мм

Тип уплотненияМягкий

Замечания по материалуСоответствует директиве RoHS

Температура окружающей средыОт -5 °C до +50 °C

Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии2 - Средняя стойкость к коррозии

АвторизацияС UL us - Recognized (OL)

Стойкость к вибрацииТест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Сопротивление ударной нагрузкеШоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27

Защита от перекрытияДа

Идентификация позиции распределителяДержатель табличек

Минимальное рабочее давление2,5 бар

Максимальное рабочее давление10 бар

Тип конструкцииЗолотниковый

Материал корпусаАлюминиевое литье под давление

Тип действияМоностабильный

Тип управленияЭлектромагнитное

Количество линий и позиций5/2 лин./поз.

Тип крепленияСо сквозным отверстием

Материал уплотненияNBR (Бутадиен-нитрильный каучук)

Тип пилотного управленияНепрямого действия

Тип сбросаПневматический

Рабочее напряжение катушки110 В AC

Тип оборудованияРаспределители

Присоединение 110 мм

Присоединение 210 мм

Присоединение 3G3/8

ГруппаУниверсальные

Рабочая средаСжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

НаименованиеРаспределитель с электроуправлением

ПРОДОЛЖИТЬ ВЫБОР

Нужен другой вариант?

Другие товары Festo в категории «Пневмораспределители»: сравните исполнения и выберите подходящее решение.

Смотреть товары Festo

В КАТАЛОГЕ SITUATIONFestoПневмораспределители

ПОДБОР ИСПОЛНЕНИЯ

Особенности и сравнение 163818

Чем 163818 отличается от других исполнений Festo в категории «Пневмораспределители».

Сравнение по характеристикам, указанным в карточках товаров
Параметр	163818Текущий товар	163782Festo	163784Festo	163785Festo
Ширина	24 мм	18 ммОтличается	18 ммОтличается	18 ммОтличается
Тип управления	Электромагнитное	Электромагнитное	Электромагнитное	Электромагнитное
Максимальное рабочее давление	10 бар	10 бар	10 бар	10 бар
Материал корпуса	Алюминиевое литье под давление	Алюминиевое литье под давление	Алюминиевое литье под давление	Алюминиевое литье под давление
Тип действия	Моностабильный	Моностабильный	Моностабильный	Моностабильный

Что проверить перед заменой 163818

Сверьте ключевые параметры с вашим оборудованием перед заказом.

Схема распределения: Не указано — нужно уточнитьНужно уточнить
Управление: ЭлектромагнитноеДанные указаны
Напряжение: Не указано — нужно уточнитьНужно уточнить
Присоединение: Не указано — нужно уточнитьНужно уточнить

Совпадение параметров не гарантирует взаимозаменяемость. Различия показаны только по имеющимся данным. Перед заказом проверьте размеры, монтаж и условия эксплуатации.
