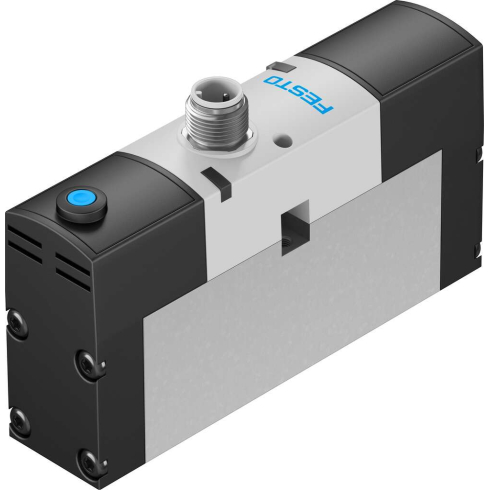

Распределитель с электроуправлением Festo VSVA-B-M52-AZH-A1-1R2L
Пневмораспределители · Арт. 534525

Распределитель с электроуправлением Festo VSVA-B-M52-AZH-A1-1R2L — арт. 534525

Параметры исполнения 534525

Тип резьбы: G · Тип управления: Электромагнитное · Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] · Серия товара: VSVA

Под заказОфициальная гарантияДоставка по Беларуси
Цена по запросу
Запросить КП Позвонить
ОПИСАНИЕ

Пневмораспределители: 534525

Распределитель с электроуправлением Festo VSVA-B-M52-AZH-A1-1R2L (артикул 534525). Пневмораспределитель Festo для промышленных пневмосистем. Мы поставляем промышленное оборудование и комплектующие для производственных задач в Беларуси. По запросу уточняем совместимость, комплектацию и сроки поставки, а также готовим коммерческое предложение. Ключевые характеристики: • Тип резьбы: G • Тип управления: Электромагнитное • Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] • Серия товара: VSVA • Максимальный момент затяжки, установка распределителя: От 1,8 до 2,2 Нм • Питание пилотного каскада: Внешний • Ручное дублирование: Толкающий • Функция быстрого выхлопа: Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту

ХАРАКТЕРИСТИКИ

Технические данные

ПроизводительFesto
Серия товараVSVA
Максимальный момент затяжки, установка распределителяОт 1,8 до 2,2 Нм
Питание пилотного каскадаВнешний
Ручное дублированиеТолкающий
Функция быстрого выхлопаДросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту
Все характеристики (61)Свернуть характеристики
Класс защитыIP65 NEMA 4
Время включения25 мс
Время выключения40 мс
Максимальный стандартный расход1400
Направление потокаЛюбое
Расход в составе блока1100 л/мин
Расход на индивидуальной плите1100 л/мин
Рабочий цикл100 %
Негативный тестовый импульс с логикой 1500 мкс
Позитивный тестовый импульс с логикой 0500 мкс
Тип электрического подключенияЦентральный разъем
Номинальный ток обрыва на катушку110 мА до 20 мс
Количество контактов4-пин
Номинальный ток с уменьшением тока30 мА после 20 мс
Допустимые колебания напряжения± 10 %
Форма подключенияКруглая
Положение при сборкеЛюбое
Ширина26 мм
Выхлоп пилота, канал 82/84Не канализированный в соответствии со стандартом; Канализированный
Подвод пилотного воздуха 12/14Соединительная плита размер 26 мм по стандарту ISO 15407-1
Условный проход9 мм
Вес270 г
Тип уплотненияМягкий
Замечания по материалуСоответствует директиве RoHS
Пилотное давлениеОт 3 до 8 бар
Температура окружающей средыОт -5 °C до +50 °C
Рабочая среда пилотного каскадаСжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Относительная влажность воздухаОт 0 % до 90 %
Обозначение CEВ соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии2 - Средняя стойкость к коррозии
Соответствует стандартуISO 15407-1
АвторизацияC-Tick C CSA us (OL) C UL us - Recognized (OL)
Стойкость к вибрацииТест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузкеШоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Защита от перекрытияДа
Отображение статуса сигналаLED
Максимальное рабочее давление16 бар
Тип конструкцииЗолотниковый
Материал корпусаАлюминиевое литье под давление
Тип резьбыG
Тип действияМоностабильный
Тип управленияЭлектромагнитное
Количество линий и позиций5/2 лин./поз.
Тип крепленияНа монтажной плите; Со сквозным отверстием и винтом
Материал уплотненияFPM (Фторкаучук); HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)
Тип пилотного управленияНепрямого действия
Тип сбросаПневматический
Рабочее напряжение катушки24 В DC
Монтажный шаг27 мм
Тип оборудованияРаспределители
ГруппаСтандартные
Электрическое подключениеM8x1
Рабочая средаСжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
НаименованиеРаспределитель с электроуправлением
