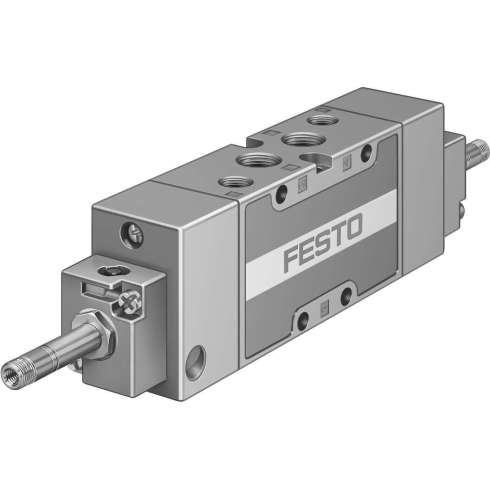

Распределитель с электроуправлением Festo MFH-5/3B-1/4-B-EX — арт. 535949

Name: Распределитель с электроуправлением Festo MFH-5/3B-1/4-B-EX — арт. 535949
Brand: Festo
SKU: 535949

Параметры исполнения 535949

Резьба: Наружная резьба · Тип резьбы: G · Тип управления: Электромагнитное · Рабочая среда: Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Под заказОфициальная гарантияДоставка по Беларуси

Цена по запросу

Запросить КП Позвонить

ОПИСАНИЕ

Пневмораспределители: 535949

Распределитель с электроуправлением Festo MFH-5/3B-1/4-B-EX (артикул 535949). Пневмораспределитель Festo для промышленных пневмосистем. Мы поставляем промышленное оборудование и комплектующие для производственных задач в Беларуси. По запросу уточняем совместимость, комплектацию и сроки поставки, а также готовим коммерческое предложение. Ключевые характеристики: • Резьба: Наружная резьба • Тип резьбы: G • Тип управления: Электромагнитное • Рабочая среда: Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] • Серия товара: MFH • Питание пилотного каскада: Внутренний • Ручное дублирование: Толкающий • Функция быстрого выхлопа: Дросселирующий

ХАРАКТЕРИСТИКИ

Технические данные

ПроизводительFesto

Серия товараMFH

Питание пилотного каскадаВнутренний

Ручное дублированиеТолкающий

Функция быстрого выхлопаДросселирующий

Класс защитыIP65

Все характеристики (60)Свернуть характеристики

Время переключения35 мс

Время включения22 мс

Время выключения23 мс

Максимальная частота переключения3 Гц

Максимальный стандартный расход1600

Направление потокаНереверсивный

Негативный тестовый импульс с логикой 13700 мкс

Позитивный тестовый импульс с логикой 02200 мкс

Тип электрического подключенияЭлектромагнитные катушки заказываются отдельно

Тип катушкиF (+155 °C)

Положение при сборкеЛюбое

Ширина32 мм

Присоединение 4G1/4

Присоединение 5G1/4

Подвод пилотного воздуха 12G1/8

Подвод пилотного воздуха 14G1/8

Выхлоп пилота, канал 82M5

Выхлоп пилота, канал 84M5

Условный проход10 мм

Вес500 г

Тип уплотненияМягкий

Замечания по материалуСоответствует директиве RoHS

Температура окружающей средыОт -5 °C до +40 °C

Взрывозащита типа (Пыль)c T130°C

Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)

Температура храненияОт -40 °C до +60 °C

Категория ATEX (Газ)II 2G

Взрывозащита типа (Газ)T4

Взрывобезопасная температура окружающей среды-5 °C ≤ Ta ≤ +40 °C

Обозначение CEВ соответствии с директивой EU по взрывозащите (ATEX)

Категория ATEX (Пыль)II 2D

Сопротивление коррозии1 - Низкая стойкость к коррозии

Защита от перекрытияДа

Минимальное рабочее давление3 бар

Максимальное рабочее давление10 бар

РезьбаНаружная резьба

Тип конструкцииЗолотниковый

Материал корпусаАлюминиевое литье под давление

Тип резьбыG

Тип управленияЭлектромагнитное

Рабочая позицияПод давлением в центральной позиции

Количество линий и позиций5/3 лин./поз.

Тип крепленияСо сквозным отверстием

Материал уплотненияNBR (Бутадиен-нитрильный каучук)

Тип пилотного управленияНепрямого действия

Тип сбросаПружинный

Монтажный шаг33 мм

Тип оборудованияРаспределители

Присоединение 11/4

Присоединение 21/4

Присоединение 3G1/4

ГруппаУниверсальные

Рабочая средаСжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

НаименованиеРаспределитель с электроуправлением

ПРОДОЛЖИТЬ ВЫБОР

Нужен другой вариант?

Другие товары Festo в категории «Пневмораспределители»: сравните исполнения и выберите подходящее решение.

Смотреть товары Festo

В КАТАЛОГЕ SITUATIONFestoПневмораспределители

ПОДБОР ИСПОЛНЕНИЯ

Особенности и сравнение 535949

Чем 535949 отличается от других исполнений Festo в категории «Пневмораспределители».

Сравнение по характеристикам, указанным в карточках товаров
Параметр	535949Текущий товар	535931Festo	535934Festo	535937Festo
Время переключения	35 мс	14 мсОтличается	14 мсОтличается	30 мсОтличается
Резьба	Наружная резьба	Наружная резьба	Наружная резьба	Наружная резьба
Тип резьбы	G	G	G	G
Тип управления	Электромагнитное	Электромагнитное	Электромагнитное	Электромагнитное
Ширина	32 мм	32 мм	32 мм	32 мм
Максимальное рабочее давление	10 бар	10 бар	10 бар	10 бар

Что проверить перед заменой 535949

Сверьте ключевые параметры с вашим оборудованием перед заказом.

Схема распределения: Не указано — нужно уточнитьНужно уточнить
Управление: ЭлектромагнитноеДанные указаны
Напряжение: Не указано — нужно уточнитьНужно уточнить
Присоединение: Наружная резьбаДанные указаны

Совпадение параметров не гарантирует взаимозаменяемость. Различия показаны только по имеющимся данным. Перед заказом проверьте размеры, монтаж и условия эксплуатации.
