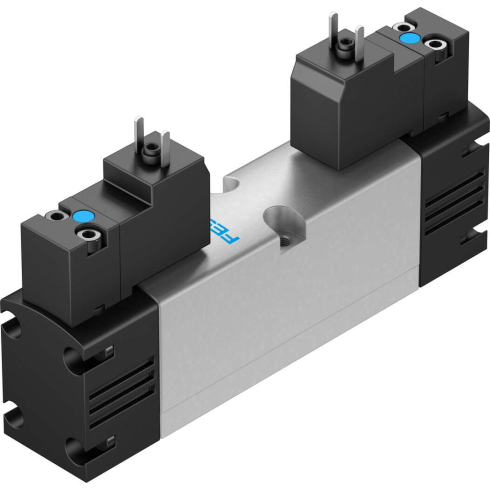

Распределитель с электроуправлением Festo VSVA-B-D52-H-A1-1C1
Пневмораспределители · Арт. 546698

Распределитель с электроуправлением Festo VSVA-B-D52-H-A1-1C1 — арт. 546698

Параметры исполнения 546698

Тип резьбы: G · Тип управления: Электромагнитное · Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] · Серия товара: VSVA

Под заказОфициальная гарантияДоставка по Беларуси
Цена по запросу
Запросить КП Позвонить
ОПИСАНИЕ

Пневмораспределители: 546698

Распределитель с электроуправлением Festo VSVA-B-D52-H-A1-1C1 (артикул 546698). Пневмораспределитель Festo для промышленных пневмосистем. Мы поставляем промышленное оборудование и комплектующие для производственных задач в Беларуси. По запросу уточняем совместимость, комплектацию и сроки поставки, а также готовим коммерческое предложение. Ключевые характеристики: • Тип резьбы: G • Тип управления: Электромагнитное • Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] • Серия товара: VSVA • Максимальный момент затяжки, установка распределителя: От 1,8 до 2,2 Нм • Питание пилотного каскада: Внутренний • Ручное дублирование: Толкающий • Функция быстрого выхлопа: Дросселирующий

ХАРАКТЕРИСТИКИ

Технические данные

ПроизводительFesto
Серия товараVSVA
Максимальный момент затяжки, установка распределителяОт 1,8 до 2,2 Нм
Питание пилотного каскадаВнутренний
Ручное дублированиеТолкающий
Функция быстрого выхлопаДросселирующий
Все характеристики (63)Свернуть характеристики
Класс защитыIP65 NEMA 4
Время переключения18 мс
Максимальный стандартный расход1400
Уровень звукового давления85 дБ(А)
Направление потокаНереверсивный
Расход в составе блока1100 л/мин
Расход на индивидуальной плите1100 л/мин
Рабочий цикл100 %
Негативный тестовый импульс с логикой 1800 мкс
Позитивный тестовый импульс с логикой 01000 мкс
Мощность катушки1,8 Вт
Расположение контактовТип С
Допустимые колебания напряжения-15 %/+10 %
Электрическая безопасностьБез заземления
Положение при сборкеЛюбое
Размер клапана26 мм
Присоединение 4Соединительная плита размер 26 мм по стандарту ISO 15407-1
Присоединение 5Соединительная плита размер 26 мм по стандарту ISO 15407-1
Подвод пилотного воздуха 12Соединительная плита размер 26 мм по стандарту ISO 15407-1
Подвод пилотного воздуха 14Соединительная плита размер 26 мм по стандарту ISO 15407-1
Выхлоп пилота, канал 82/84Не канализированный в соответствии со стандартом; Канализированный
Условный проход9 мм
Вес305 г
Тип уплотненияМягкий
Материал винтовГальванизированная сталь
Замечания по материалуСоответствует директиве RoHS
Температура окружающей средыОт -5 °C до +50 °C
Рабочая среда пилотного каскадаСжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]
Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Относительная влажность воздухаОт 0 % до 90 %
Сопротивление коррозии0 - Нет стойкости к коррозии
Соответствует стандартуISO 15407-1
АвторизацияC UL us - Recognized (OL)
Стойкость к вибрацииТест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузкеШоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Интерфейс пилотаВ соответствии со стандартом ISO 15218
Защита от перекрытияДа
Отображение статуса сигналаLED
Минимальное рабочее давление2 бар
Максимальное рабочее давление10 бар
Тип конструкцииЗолотниковый
Материал корпусаАлюминиевое литье под давление
Тип резьбыG
Тип действияБистабильный
Тип управленияЭлектромагнитное
Количество линий и позиций5/2 лин./поз.
Тип крепленияСоединительная плита
Материал уплотненияHNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)
Тип пилотного управленияНепрямого действия
Рабочее напряжение катушки24 В DC
Тип оборудованияРаспределители
Присоединение 11/4
Присоединение 21/4
Присоединение 31/4
ГруппаСтандартные
Рабочая средаСжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
НаименованиеРаспределитель с электроуправлением
