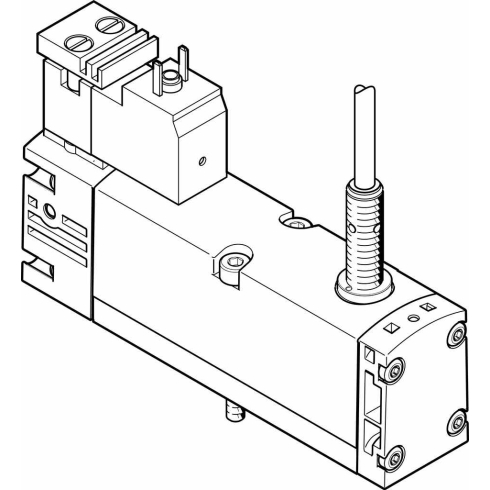

Распределитель с электроуправлением Festo VSVA-B-M52-MZ-A1-1C1-ANC
Пневмораспределители · Арт. 560744

Распределитель с электроуправлением Festo VSVA-B-M52-MZ-A1-1C1-ANC — арт. 560744

Параметры исполнения 560744

Тип резьбы: G · Тип управления: Электромагнитное · Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] · Серия товара: VSVA

Под заказОфициальная гарантияДоставка по Беларуси
Цена по запросу
Запросить КП Позвонить
ОПИСАНИЕ

Пневмораспределители: 560744

Распределитель с электроуправлением Festo VSVA-B-M52-MZ-A1-1C1-ANC (артикул 560744). Пневмораспределитель Festo для промышленных пневмосистем. Мы поставляем промышленное оборудование и комплектующие для производственных задач в Беларуси. По запросу уточняем совместимость, комплектацию и сроки поставки, а также готовим коммерческое предложение. Ключевые характеристики: • Тип резьбы: G • Тип управления: Электромагнитное • Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] • Серия товара: VSVA • Максимальный момент затяжки, установка распределителя: От 1,8 до 2,2 Нм • Выход переключателя: NPN • Питание пилотного каскада: Внешний • Ручное дублирование: Покрытый

ХАРАКТЕРИСТИКИ

Технические данные

ПроизводительFesto
Серия товараVSVA
Максимальный момент затяжки, установка распределителяОт 1,8 до 2,2 Нм
Выход переключателяNPN
Питание пилотного каскадаВнешний
Ручное дублированиеПокрытый
Все характеристики (81)Свернуть характеристики
Функция быстрого выхлопаДросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту
Класс защитыIP65 NEMA 4
Время включения21 мс
Время выключения41 мс
Опрос позиции переключенияНормальное положение с датчиком
Отображение статуса переключения датчикаLED
Время включения распределитель - датчик60 мс
Время выключения распределитель - датчик11 мс
Максимальный стандартный расход1400
Защита от переполюсовкиДля всех электрических соединений
Уровень звукового давления85 дБ(А)
Датчик сопротивления короткого замыканияПульсирующий
Датчик тока холостого хода<= 10 мА
Направление потокаЛюбое
Расход в составе блока1100 л/мин
Расход на индивидуальной плите1100 л/мин
Рабочий цикл100 %
Негативный тестовый импульс с логикой 1800 мкс
Позитивный тестовый импульс с логикой 01000 мкс
Мощность катушки1,8 Вт
Расположение контактовТип С
Допустимые колебания напряжения-15 %/+10 %
Номинальное рабочее напряжение DC24 В
Подключение датчикаКабель 2,5 м
Диапазон рабочего напряжения датчикаОт 10 до 30 В DC
Максимальный выходной ток датчика200 мА
Максимальная частота переключения датчика5 Гц
Остаточная пульсация датчика± 10 %
Падение напряжения датчика<= 2 В
Электрическая безопасностьБез заземления
Положение при сборкеЛюбое
Ширина26 мм
Присоединение 4Соединительная плита размер 26 мм по стандарту ISO 15407-1
Присоединение 5Соединительная плита размер 26 мм по стандарту ISO 15407-1
Выхлоп пилота, канал 82/84Канализированный; Не направленный
Подвод пилотного воздуха 12/14Соединительная плита размер 26 мм по стандарту ISO 15407-1
Условный проход9 мм
Вес332 г
Тип уплотненияМягкий
Материал винтовГальванизированная сталь
Замечания по материалуСоответствует директиве RoHS
Пилотное давлениеОт 3 до 10 бар
Температура окружающей средыОт -5 °C до +50 °C
Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Относительная влажность воздухаОт 0 % до 90 %
Обозначение CEВ соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии0 - Нет стойкости к коррозии
Соответствует стандартуISO 15407-1
АвторизацияC-Tick
Стойкость к вибрацииТест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузкеШоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Интерфейс пилотаВ соответствии со стандартом ISO 15218
Защита от перекрытияДа
Отображение статуса сигналаС принадлежностями
Максимальное рабочее давление16 бар
Тип конструкцииЗолотниковый
Материал корпусаАлюминиевое литье под давление; PA (Полиамид)
Тип резьбыG
Функция распределителяН. З.
Тип действияМоностабильный
Тип управленияЭлектромагнитное
Количество линий и позиций5/2 лин./поз.
Тип крепленияСоединительная плита
Материал уплотненияFPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук)
Тип пилотного управленияНепрямого действия
Тип сбросаПружинный
Рабочее напряжение катушки24 В DC
Тип оборудованияРаспределители
Присоединение 11/4
Присоединение 21/4
Присоединение 31/4
ГруппаС датчиком
Рабочая средаСжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Принцип измеренияИндуктивный
НаименованиеРаспределитель с электроуправлением
