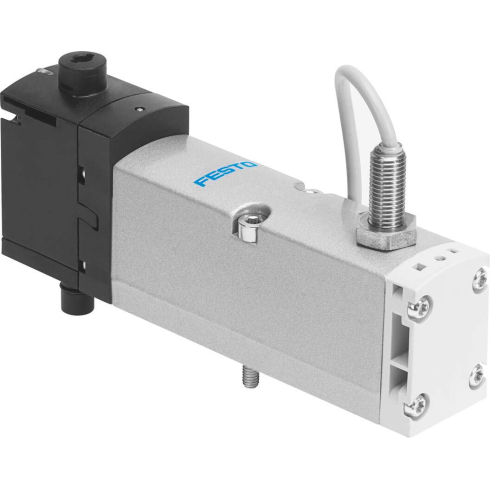

Распределитель с электроуправлением Festo VSVA-B-M52-MZD-A1-1T1L-APX-0.5
Пневмораспределители · Арт. 570850

Распределитель с электроуправлением Festo VSVA-B-M52-MZD-A1-1T1L-APX-0.5 — арт. 570850

Параметры исполнения 570850

Тип резьбы: G · Тип управления: Электромагнитное · Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] · Серия товара: VSVA

Под заказОфициальная гарантияДоставка по Беларуси
Цена по запросу
Запросить КП Позвонить
ОПИСАНИЕ

Пневмораспределители: 570850

Распределитель с электроуправлением Festo VSVA-B-M52-MZD-A1-1T1L-APX-0.5 (артикул 570850). Пневмораспределитель Festo для промышленных пневмосистем. Мы поставляем промышленное оборудование и комплектующие для производственных задач в Беларуси. По запросу уточняем совместимость, комплектацию и сроки поставки, а также готовим коммерческое предложение. Ключевые характеристики: • Тип резьбы: G • Тип управления: Электромагнитное • Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] • Серия товара: VSVA • Выход переключателя: PNP • Питание пилотного каскада: Внешний; Внутренний • Ручное дублирование: Защелкиваемый; Толкающий; Покрытый • Функция быстрого выхлопа: Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту

ХАРАКТЕРИСТИКИ

Технические данные

ПроизводительFesto
Серия товараVSVA
Выход переключателяPNP
Питание пилотного каскадаВнешний; Внутренний
Ручное дублированиеЗащелкиваемый; Толкающий; Покрытый
Функция быстрого выхлопаДросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту
Все характеристики (81)Свернуть характеристики
Класс защитыIP65 NEMA 4
Время включения20 мс
Время выключения54 мс
Расход клапана с оптимизированной пропускной способностью1,350 л/мин
Опрос позиции переключенияНормальное положение с датчиком
Отображение статуса переключения датчикаLED
Время включения распределитель - датчик60 мс
Время выключения распределитель - датчик11 мс
Максимальный стандартный расход1400
Защита от переполюсовкиДля всех электрических соединений
Уровень звукового давления85 дБ(А)
Датчик сопротивления короткого замыканияПульсирующий
Датчик тока холостого хода<= 10 мА
Направление потокаЛюбое
Максимальный момент затяжкиОт 1,8 до 2,2 Нм
Расход в составе блока1100 л/мин
Расход на индивидуальной плите1200 л/мин
Рабочий цикл100 %
Негативный тестовый импульс с логикой 11100 мкс
Позитивный тестовый импульс с логикой 01200 мкс
Мощность катушки1,6 Вт
Количество контактов4-пин
Допустимые колебания напряжения&plusmn; 10 %
Номинальное рабочее напряжение DC24 В
Подключение датчикаРазъем; Кабель; 4-пин; M12X1; 0,5 м
Диапазон рабочего напряжения датчикаОт 10 до 30 В DC
Максимальный выходной ток датчика200 мА
Максимальная частота переключения датчика5.000 Гц
Остаточная пульсация датчика± 10 %
Падение напряжения датчика<= 2 В
Импульсная мощность2,5 кВ
Положение при сборкеЛюбое
Ширина26 мм
Присоединение 4Коллектор, размер 26 мм по ISO 15407-2
Присоединение 5Коллектор, размер 26 мм по ISO 15407-2
Выхлоп пилота, канал 82/84Канализированный; Не направленный
Подвод пилотного воздуха 12/14Коллектор, размер 26 мм по ISO 15407-2
Условный проход9 мм
Вес281 г
Тип уплотненияМягкий
Материал винтовГальванизированная сталь
Замечания по материалуСоответствует директиве RoHS
Пилотное давлениеОт 3 до 10 бар
Температура окружающей средыОт -5 °C до +50 °C
Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Степень загрязнения3
Относительная влажность воздухаОт 0 % до 90 %
Обозначение CEВ соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии0 - Нет стойкости к коррозии
АвторизацияC-Tick CSA (OL) C UL us - Recognized (OL)
Стойкость к вибрацииТест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузкеШоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Защита от перекрытияДа
Отображение статуса сигналаLED
Максимальное рабочее давление10 бар
Тип конструкцииЗолотниковый
Материал корпусаАлюминиевое литье под давление; PA (Полиамид)
Тип резьбыG
Функция распределителяН. З.
Тип действияМоностабильный
Тип управленияЭлектромагнитное
Количество линий и позиций5/2 лин./поз.
Тип крепленияНа монтажной плите; Коллектор
Материал уплотненияFPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук)
Тип пилотного управленияНепрямого действия
Тип сбросаПружинный
Рабочее напряжение катушки24 В DC
Тип оборудованияРаспределители
Присоединение 11/4
Присоединение 21/4
Присоединение 31/4
ГруппаС датчиком
Рабочая средаСжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Принцип измеренияИндуктивный
НаименованиеРаспределитель с электроуправлением
