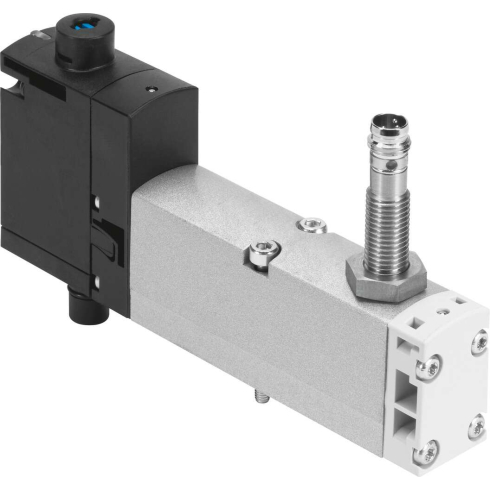

Распределитель с электроуправлением Festo VSVA-B-M52-MZ-A2-1T1L-ANP
Пневмораспределители · Арт. 8033497

Распределитель с электроуправлением Festo VSVA-B-M52-MZ-A2-1T1L-ANP — арт. 8033497

Параметры исполнения 8033497

Тип резьбы: G · Тип управления: Электромагнитное · Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] · Серия товара: VSVA

Под заказОфициальная гарантияДоставка по Беларуси
Цена по запросу
Запросить КП Позвонить
ОПИСАНИЕ

Пневмораспределители: 8033497

Распределитель с электроуправлением Festo VSVA-B-M52-MZ-A2-1T1L-ANP (артикул 8033497). Пневмораспределитель Festo для промышленных пневмосистем. Мы поставляем промышленное оборудование и комплектующие для производственных задач в Беларуси. По запросу уточняем совместимость, комплектацию и сроки поставки, а также готовим коммерческое предложение. Ключевые характеристики: • Тип резьбы: G • Тип управления: Электромагнитное • Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] • Серия товара: VSVA • Выход переключателя: NPN • Питание пилотного каскада: Внешний • Ручное дублирование: Покрытый • Функция быстрого выхлопа: Дросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту

ХАРАКТЕРИСТИКИ

Технические данные

ПроизводительFesto
Серия товараVSVA
Выход переключателяNPN
Питание пилотного каскадаВнешний
Ручное дублированиеПокрытый
Функция быстрого выхлопаДросселирующий. Через дроссельную плиту. Через индивидуальную монтажную плиту
Все характеристики (83)Свернуть характеристики
Класс защитыIP65 NEMA 4
Время включения12 мс
Время выключения38 мс
Расход клапана с оптимизированной пропускной способностью700 л/мин
Опрос позиции переключенияНормальное положение с датчиком
Отображение статуса переключения датчикаLED
Время включения распределитель - датчик32 мс
Время выключения распределитель - датчик9 мс
Максимальный стандартный расход750
Защита от переполюсовкиДля всех электрических соединений
Уровень звукового давления85 дБ(А)
Датчик сопротивления короткого замыканияПульсирующий
Датчик тока холостого хода<= 10 мА
Направление потокаЛюбое
Максимальный момент затяжкиОт 0,8 до 1,2 Нм
Расход в составе блока550 л/мин
Расход на индивидуальной плите600 л/мин
Рабочий цикл100 %
Негативный тестовый импульс с логикой 1800 мкс
Позитивный тестовый импульс с логикой 01500 мкс
Тип электрического подключенияРазъем
Мощность катушки1,6 Вт
Количество контактов4-пин
Допустимые колебания напряжения&plusmn; 10 %
Номинальное рабочее напряжение DC24 В
Подключение датчикаРазъем; 3-пин; M8X1
Диапазон рабочего напряжения датчикаОт 10 до 30 В DC
Максимальный выходной ток датчика200 мА
Максимальная частота переключения датчика5.000 Гц
Остаточная пульсация датчика± 10 %
Падение напряжения датчика<= 2 В
Импульсная мощность2,5 кВ
Положение при сборкеЛюбое
Ширина18 мм
Присоединение 4Коллектор, размер 18 мм по ISO 15407-2
Присоединение 5Коллектор, размер 18 мм по ISO 15407-2
Выхлоп пилота, канал 82/84Канализированный; Не направленный
Подвод пилотного воздуха 12/14Коллектор, размер 18 мм по ISO 15407-2
Условный проход5 мм
Вес140 г
Тип уплотненияМягкий
Материал винтовГальванизированная сталь
Замечания по материалуСоответствует директиве RoHS
Пилотное давлениеОт 3 до 10 бар
Температура окружающей средыОт -5 °C до +50 °C
Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)
Степень загрязнения3
Пригодность для работы с вакуумомДа
Относительная влажность воздухаОт 0 % до 90 %
Обозначение CEВ соответствии с директивой EU по электромагнитной совместимости EMC
Сопротивление коррозии0 - Нет стойкости к коррозии
АвторизацияC-Tick CSA (OL) C UL us - Recognized (OL)
Стойкость к вибрацииТест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузкеШоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
Защита от перекрытияДа
Отображение статуса сигналаLED
Максимальное рабочее давление10 бар
Тип конструкцииЗолотниковый
Материал корпусаАлюминиевое литье под давление; PA (Полиамид)
Тип резьбыG
Функция распределителяН. З.
Тип действияМоностабильный
Тип управленияЭлектромагнитное
Количество линий и позиций5/2 лин./поз.
Тип крепленияНа монтажной плите; Коллектор
Материал уплотненияFPM (Фторкаучук); NBR (Бутадиен-нитрильный каучук)
Тип пилотного управленияНепрямого действия
Тип сбросаПружинный
Рабочее напряжение катушки24 В DC
Тип оборудованияРаспределители
Присоединение 11/8
Присоединение 21/8
Присоединение 31/8
ГруппаС датчиком
Рабочая средаСжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Принцип измеренияИндуктивный
НаименованиеРаспределитель с электроуправлением
