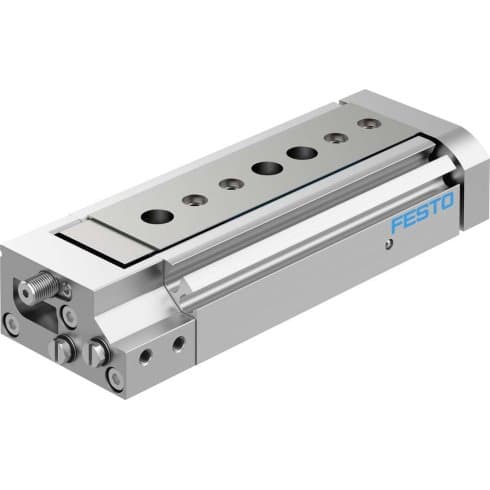

Мини-суппорт Festo DGSL-6-30-EA — арт. 570163

Name: Мини-суппорт Festo DGSL-6-30-EA — арт. 570163
Brand: Festo
SKU: 570163

Параметры исполнения 570163

Диаметр поршня: 8 мм · Ход: 30 мм · Присоединение: M3 · Тип резьбы: M

Под заказОфициальная гарантияДоставка по Беларуси

Цена по запросу

Запросить КП Позвонить

ОПИСАНИЕ

Пневмоцилиндры: 570163

Мини-суппорт Festo DGSL-6-30-EA (артикул 570163) — компонент пневматической системы. Для подбора проверьте размеры, ход, рабочее давление и совместимость с оборудованием. Уточните исполнение и наличие у менеджера. Ключевые характеристики: • Диаметр поршня: 8 мм • Ход: 30 мм • Присоединение: M3 • Тип резьбы: M • Рабочая среда: Сжатый воздух по ISO 8573-1:2010 • Серия товара: DGSL • Режим работы привода: Yoke • Направляющая: Шариковая направляющая

ХАРАКТЕРИСТИКИ

Технические данные

Серия товараDGSL

Режим работы приводаYoke

НаправляющаяШариковая направляющая

Длина демпфирования1,5 мм

Энергия удара в крайних положениях0,05 Нм

Максимальная скорость0,5 м/с

Все характеристики (43)Свернуть характеристики

Теоретическое усилие при 6 бар, прямой ход30 Н

Теоретическое усилие при 6 бар, обратный ход23 Н

Максимальное усилие Fy631 Н

Максимальное усилие Fz631 Н

Точность повторения0,3 мм

Максимальный момент Mx8 Нм

Максимальный момент My5,5 Нм

Максимальный момент Mz5,5 Нм

Расположение демпфированияС двух сторон

Регулируемая зона конечного положения, ход вперед19 мм

Регулируемая зона конечного положения, ход назад3,5 мм

Положение при сборкеЛюбое

Перемещаемая масса83 г

Альтернативные соединенияСм. чертеж

Вес201 г

Материал крышкиАлюминиевый сплав

Замечания по материалуСоответствует директиве RoHS

Температура окружающей средыОт 0 °C до +60 °C

Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии0 - Нет стойкости к коррозии

Крепление к штокуСо сквозным отверстием

Минимальное рабочее давление1,5 бар

Максимальное рабочее давление8 бар

Ход30 мм

Диаметр поршня8 мм

Тип конструкцииYoke - кинематика

Определение позицииПри помощи датчиков положения

ДемпфированиеНерегулируемое

ПрисоединениеM3

Тип присоединения на выходеВнутренняя резьба

Материал корпусаАлюминиевый сплав

Тип резьбыM

Материал уплотненияHNBR (Гидрированный бутадиен-нитрильный эластомер)

Тип оборудованияМини-суппорты

Рабочая средаСжатый воздух по ISO 8573-1:2010

НаименованиеМини-суппорт

ПроизводительFesto

ПРОДОЛЖИТЬ ВЫБОР

Нужен другой вариант?

Другие товары Festo в категории «Пневмоцилиндры»: сравните исполнения и выберите подходящее решение.

Смотреть товары Festo

В КАТАЛОГЕ SITUATIONFestoПневмоцилиндры

ПОДБОР ИСПОЛНЕНИЯ

Особенности и сравнение 570163

Чем 570163 отличается от других исполнений Festo в категории «Пневмоцилиндры».

Сравнение по характеристикам, указанным в карточках товаров
Параметр	570163Текущий товар	570238Festo	570202Festo	570209Festo
Диаметр поршня	8 мм	25 ммОтличается	25 ммОтличается	32 ммОтличается
Ход	30 мм	30 мм	150 ммОтличается	80 ммОтличается
Присоединение	M3	1/8Отличается	1/8Отличается	1/8Отличается
Тип резьбы	M	NPTОтличается	GОтличается	GОтличается
Максимальное рабочее давление	8 бар	8 бар	8 бар	8 бар
Демпфирование	Нерегулируемое	Нерегулируемое	Нерегулируемое	Нерегулируемое

Что проверить перед заменой 570163

Сверьте ключевые параметры с вашим оборудованием перед заказом.

Диаметр поршня: 8 ммДанные указаны
Ход: 30 ммДанные указаны
Стандарт и крепление: Не указано — нужно уточнитьНужно уточнить
Присоединение: M3Данные указаны
Демпфирование и магнитный поршень: НерегулируемоеОстальные параметры этого пункта уточните перед заказом.Нужно уточнить

Совпадение параметров не гарантирует взаимозаменяемость. Различия показаны только по имеющимся данным. Перед заказом проверьте размеры, монтаж и условия эксплуатации.
