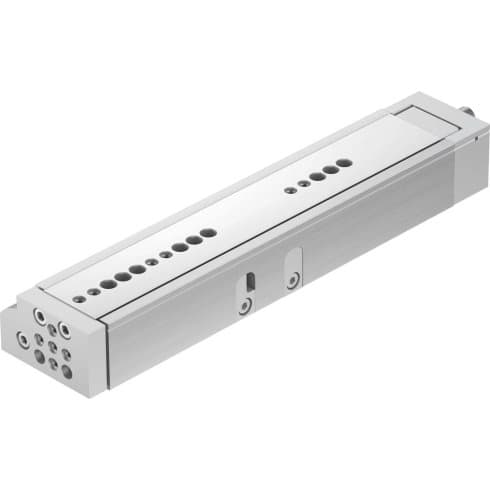

Мини-суппорт Festo DGSL-16-150-EA — арт. 570194

Name: Мини-суппорт Festo DGSL-16-150-EA — арт. 570194
Brand: Festo
SKU: 570194

Параметры исполнения 570194

Диаметр поршня: 20 мм · Ход: 150 мм · Присоединение: M5 · Рабочая среда: Сжатый воздух по ISO 8573-1:2010

Под заказОфициальная гарантияДоставка по Беларуси

Цена по запросу

Запросить КП Позвонить

ОПИСАНИЕ

Пневмоцилиндры: 570194

Мини-суппорт Festo DGSL-16-150-EA (артикул 570194) — компонент пневматической системы. Для подбора проверьте размеры, ход, рабочее давление и совместимость с оборудованием. Уточните исполнение и наличие у менеджера. Ключевые характеристики: • Диаметр поршня: 20 мм • Ход: 150 мм • Присоединение: M5 • Рабочая среда: Сжатый воздух по ISO 8573-1:2010 • Серия товара: DGSL • Режим работы привода: Yoke • Направляющая: Шариковая направляющая • Длина демпфирования: 1,2 мм

ХАРАКТЕРИСТИКИ

Технические данные

Серия товараDGSL

Режим работы приводаYoke

НаправляющаяШариковая направляющая

Длина демпфирования1,2 мм

Энергия удара в крайних положениях0,35 Нм

Максимальная скорость0,8 м/с

Все характеристики (42)Свернуть характеристики

Теоретическое усилие при 6 бар, прямой ход188 Н

Теоретическое усилие при 6 бар, обратный ход158 Н

Максимальное усилие Fy2900 Н

Максимальное усилие Fz2900 Н

Точность повторения0,3 мм

Максимальный момент Mx50 Нм

Максимальный момент My43 Нм

Максимальный момент Mz43 Нм

Расположение демпфированияС двух сторон

Регулируемая зона конечного положения, ход вперед38,5 мм

Регулируемая зона конечного положения, ход назад5,5 мм

Положение при сборкеЛюбое

Перемещаемая масса910 г

Альтернативные соединенияСм. чертеж

Вес2064 г

Материал крышкиАлюминиевый сплав

Замечания по материалуСоответствует директиве RoHS

Температура окружающей средыОт 0 °C до +60 °C

Примечание по рабочей средеВозможна работа со смазкой (впоследствии требуется постоянная смазка)

Сопротивление коррозии0 - Нет стойкости к коррозии

Крепление к штокуСо сквозным отверстием

Минимальное рабочее давление1 бар

Максимальное рабочее давление8 бар

Ход150 мм

Диаметр поршня20 мм

Тип конструкцииYoke - кинематика

Определение позицииПри помощи датчиков положения

ДемпфированиеНерегулируемое

ПрисоединениеM5

Тип присоединения на выходеВнутренняя резьба

Материал корпусаАлюминиевый сплав

Материал уплотненияHNBR (Гидрированный бутадиен-нитрильный эластомер)

Тип оборудованияМини-суппорты

Рабочая средаСжатый воздух по ISO 8573-1:2010

НаименованиеМини-суппорт

ПроизводительFesto

ПРОДОЛЖИТЬ ВЫБОР

Нужен другой вариант?

Другие товары Festo в категории «Пневмоцилиндры»: сравните исполнения и выберите подходящее решение.

Смотреть товары Festo

В КАТАЛОГЕ SITUATIONFestoПневмоцилиндры

ПОДБОР ИСПОЛНЕНИЯ

Особенности и сравнение 570194

Чем 570194 отличается от других исполнений Festo в категории «Пневмоцилиндры».

Сравнение по характеристикам, указанным в карточках товаров
Параметр	570194Текущий товар	570187Festo	570172Festo	570180Festo
Диаметр поршня	20 мм	20 мм	12 ммОтличается	16 ммОтличается
Ход	150 мм	10 ммОтличается	10 ммОтличается	20 ммОтличается
Присоединение	M5	M5	M5	M5
Максимальное рабочее давление	8 бар	8 бар	8 бар	8 бар
Демпфирование	Нерегулируемое	Нерегулируемое	Нерегулируемое	Нерегулируемое
Материал корпуса	Алюминиевый сплав	Алюминиевый сплав	Алюминиевый сплав	Алюминиевый сплав

Что проверить перед заменой 570194

Сверьте ключевые параметры с вашим оборудованием перед заказом.

Диаметр поршня: 20 ммДанные указаны
Ход: 150 ммДанные указаны
Стандарт и крепление: Не указано — нужно уточнитьНужно уточнить
Присоединение: M5Данные указаны
Демпфирование и магнитный поршень: НерегулируемоеОстальные параметры этого пункта уточните перед заказом.Нужно уточнить

Совпадение параметров не гарантирует взаимозаменяемость. Различия показаны только по имеющимся данным. Перед заказом проверьте размеры, монтаж и условия эксплуатации.
